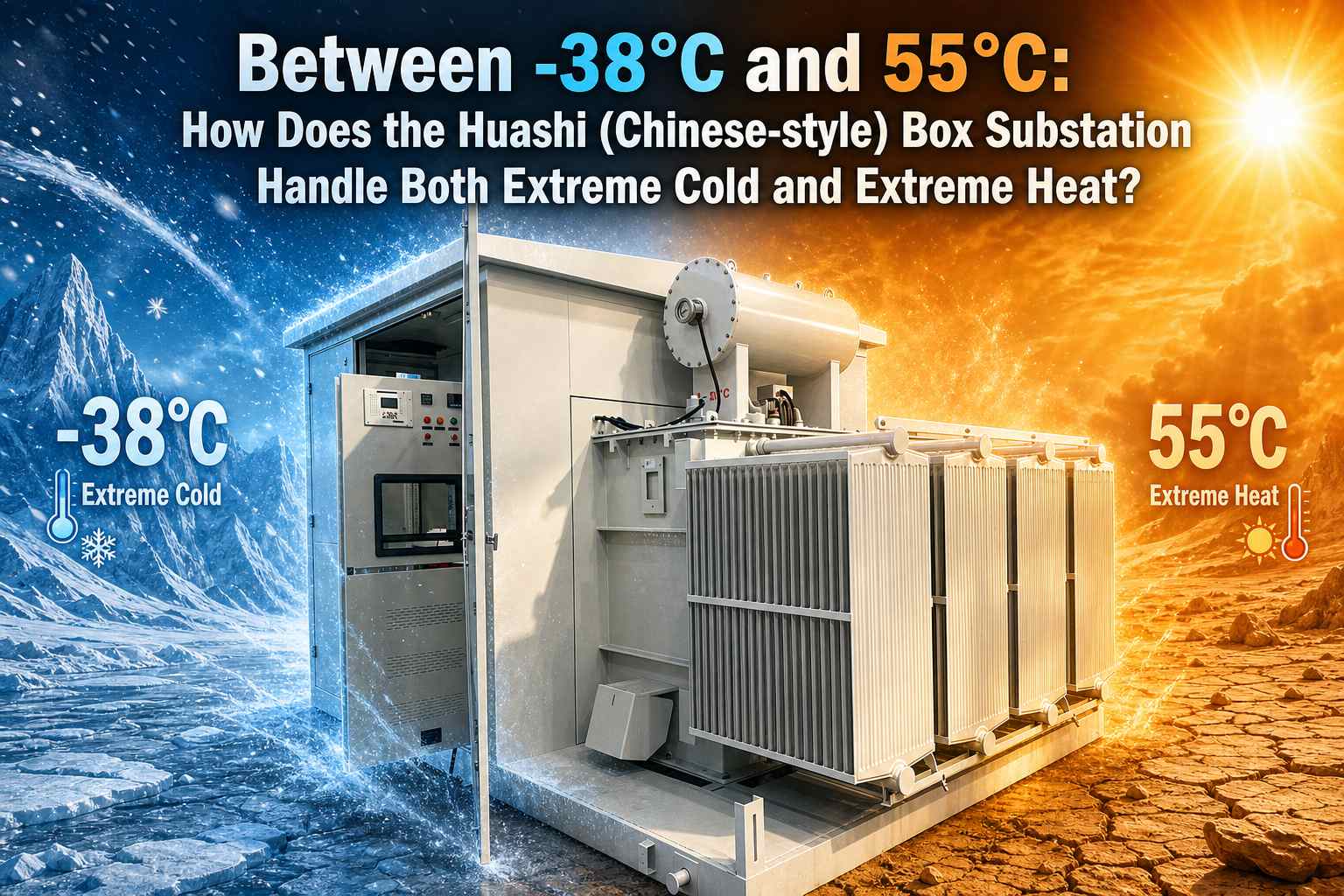

Від -38°C до 55°C: як працює коробкова підстанція Huashi (у китайському стилі)

У закордонних об’єктах нових енергетичних проектів, таких як гобі Центральної Азії, російський Далекий Схід і африканські пустелі, обладнання стикається з величезною різницею температур протягом усього року: температура взимку падає до -38°C, а влітку температура поверхні піднімається до 55°C. За таких умов звичайні коробчасті підстанції дуже схильні до поломок, включаючи затвердіння масла при низькій температурі, заклинювання механізму перемикання, відключення через перевантаження при високій температурі та прискорене старіння ізоляції, що безпосередньо впливає на безперервне виробництво електроенергії фотоелектричними та вітровими електростанціями.Zhejiang Deyan Electric Co., Ltd.оптимізувала та модернізувала свою коробкову підстанцію в китайському стилі для складних умов експлуатації за кордоном, досягнувши стабільної та безперервної роботи в широкому діапазоні температур від -38°C до 55°C, забезпечуючи надійні збірні рішення для розподілу електроенергії для глобальних підрядників EPC та нових клієнтів електростанцій.

Те, що відрізняє коробчату підстанцію китайського типу від традиційних коробчатих підстанцій європейського типу, полягає в її основній особливості: корпус трансформатора встановлений зовні, а радіатори знаходяться безпосередньо в повітрі, покладаючись на природну вентиляцію для розсіювання тепла. Це надає йому відмінний потенціал розсіювання тепла, що є основною перевагою для адаптації до високотемпературних сценаріїв. Спираючись на цю структурну основу, Deyan Electric розробила спеціалізовані індивідуальні проекти, націлені на дві головні больові точки – сильний холод і сильну спеку, вирішуючи проблеми з роботою обладнання, викликані величезними перепадами температур, одним рухом.

Умови експлуатації при високій температурі 55°C: покращене розсіювання тепла, відсутність відключення при високій температурі

У проектах у пустелях Близького Сходу та Африки температура навколишнього середовища може досягати 55°C. Сонячне випромінювання в поєднанні з теплогенерацією трансформатора робить звичайні коробчасті підстанції дуже вразливими до захисту від перегріву та зниженої роботи. Коробчаста підстанція Deyan у китайському стилі використовує зовнішню конструкцію радіатора відкритого типу, повністю використовуючи природне конвекційне охолодження та зменшуючи залежність від вразливих компонентів, таких як вентилятори.

У корпусі використовується стійка до ультрафіолетового випромінювання сталь зі стійким до атмосферних впливів фторвуглецевим покриттям для захисту від інтенсивного сонячного випромінювання та зменшення внутрішнього накопичення тепла. Відсіки високої та низької напруги оснащені інтелектуальною системою витяжки з контрольованою температурою, яка автоматично активує примусову вентиляцію, коли температура досягає встановленого порогу, у поєднанні з пиловими фільтруючими сітками для збалансування розсіювання тепла та запобігання піску. Усі внутрішні компоненти є високотемпературними частинами промислового класу, а ізоляційні матеріали мають достатній запас по температурі, підтримуючи стабільну вихідну потужність при 55°C і запобігаючи зупинці станції через перегрів підстанції.

Екстремальний холод -38°C Умови експлуатації: Низькотемпературний антифриз, що забезпечує надійний запуск

Коли температура навколишнього середовища падає до -38°C, в'язкість звичайного трансформаторного масла різко зростає і може навіть випадати парафін. Ущільнення перемикачів стають крихкими при низьких температурах, а в шафах управління утворюється конденсат і замерзання, що унеможливлює закриття обладнання.

Для проектів із високим холодом Deyan обирає нафтенову трансформаторну оливу з низькою температурою застигання, яка зберігає хорошу текучість за низьких температур. Високовольтний і низьковольтний відсіки боксової підстанції оснащені інтегрованим інтелектуальним модулем опалення + антиконденсаційного осушення, який автоматично активує обігрів, коли температура падає нижче встановленого значення, підтримуючи робочу температуру ланцюгів керування та захисту.

Для ущільнення корпусу використовуються стійкі до низьких температур силіконові гумові ущільнювальні стрічки для запобігання затвердінню та розтріскування при низьких температурах, а також для запобігання проникненню вологи, льоду та снігу. Конструкція оболонки пройшла перевірку на удар при низьких температурах, без ризику крихкого руйнування в екстремально холодному середовищі, що забезпечує безперебійне введення в експлуатацію при -38°C і адаптацію до вітроенергетичних і фотоелектричних проектів у Центральній Азії та Сибіру.

Адаптація до кількох сценаріїв, відповідність стандартам закордонних проектів

Коробкова підстанція Zhejiang Deyan Electric у китайському стилі об’єднує відсік високої напруги, відсік низької напруги та зовнішній масляний трансформатор. Він має компактну структуру та меншу площу, що полегшує підйом на місці та швидке встановлення.

Він підтримує основні рівні напруги 10 кВ/35 кВ і може бути адаптований для зарубіжних проектів, включаючи фотоелектричне підвищення, енергію вітру та розподіл електроенергії для шахт. Він може бути виготовлений відповідно до міжнародних стандартів IEC і має сертифікати CE, RoHS та інші відповідні сертифікати, що відповідає вимогам відповідності закордонних власників і EPC-підрядників.

На додаток до широкотемпературної конструкції, корпус доступний у класах захисту IP54/IP55 і підтримує налаштування захисту від піщаної бурі та корозії від соляних бризок, враховуючи складні суворі умови, такі як плато, піщані бурі та прибережні зони. Повний блок має комплексне механічне блокування, розрядники перенапруги, скидання тиску та конфігурації захисту від газу, що забезпечує зручну експлуатацію та обслуговування. Технічне обслуговування одного агрегату не впливає на роботу інших агрегатів, що значно знижує витрати на експлуатацію та технічне обслуговування станції.

 Висновок

Екстремальна різниця температур більше не є перешкодою для зарубіжних нових енергетичних проектів, починаючи від екстремально холодних снігових полів із температурою -38°C до пекучих пустель із температурою 55°C. Коробчаста підстанція Zhejiang Deyan Electric у китайському стилі, спираючись на свій унікальний структурний дизайн і технологію налаштування в широкому температурному діапазоні, забезпечує стабільну роботу в середовищах як з високою, так і з низькою температурою, забезпечуючи економічно ефективні рішення для збірних підстанцій для глобального розподілу електроенергії та нових енергетичних проектів.

Якщо ви шукаєте коробкову підстанцію в китайському стилі, здатну адаптуватися до екстремальних кліматичних умов, зв’яжіться з компанією Zhejiang Deyan Electric, щоб отримати технічні рішення та пропозиції щодо проекту.
