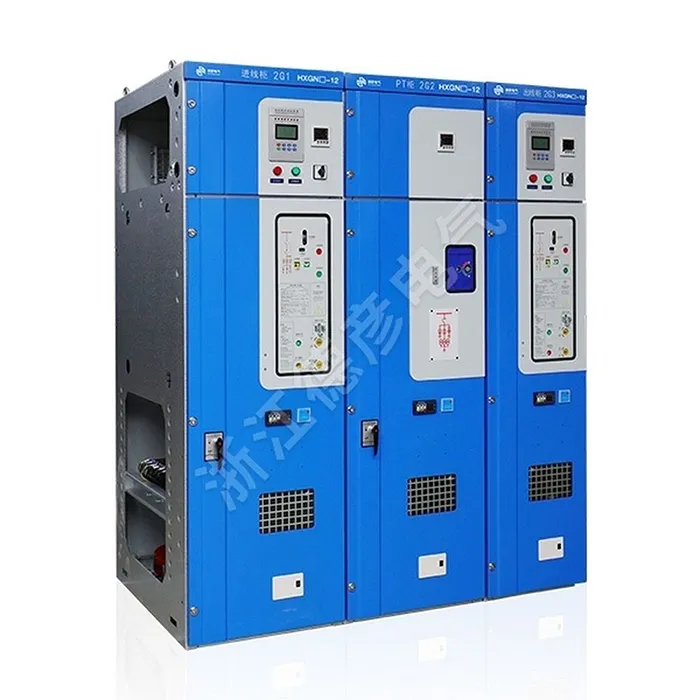

Компактний розподільний пристрій із повітряною ізоляцією

Deyan Electric є професійним постачальником промислової електротехніки з комплексними дослідженнями та розробками, виробництвом і обслуговуванням. Основний комутаційний компонент компактного розподільного пристрою з повітряною ізоляцією зазвичай використовує високонадійний газовий елегаз або вакуумний вимикач навантаження, який забезпечує високу продуктивність комутації струму навантаження та надійну здатність умикати короткі замикання. Корпус компактного розподільного пристрою з повітряною ізоляцією виготовлено з високоякісних сталевих пластин, сформованих за допомогою процесів, керованих комп’ютером (CNC), що забезпечує надійну механічну міцність і стійкість до корозії. Ключовою особливістю конструкції є виняткова компактність. Завдяки оптимізованому тривимірному компонуванню він об’єднує кілька функціональних відсіків, включаючи шини, перемикачі, кабелі та камери приладів/робочих механізмів, у межах мінімального просторового сліду. Ці відсіки відокремлені суцільно заземленими металевими перегородками, що є важливою функцією безпеки, яка забезпечує цілісність роботи та запобігає поширенню внутрішніх несправностей.

Надіслати запит

Опис продукту

Компактне комутаційне обладнання з повітряною ізоляцією. Компактне комутаційне обладнання, розроблене нашою компанією у відповідь на вимоги досвідчених користувачів щодо надійності, безпеки та компактності електричного обладнання, має повітряну ізоляцію, компактний дизайн, повні права інтелектуальної власності та комплексне тестування типу. Підходить для електричних систем 10 кВ/7,2 кВ у громадських будівлях, комерційних житлових спорудах, промислових і гірничодобувних виробничих секторах. Компактний розподільний пристрій з повітряною ізоляцією також ідеально підходить для повного механічного обладнання з приводом високої напруги, яке потребує компактних рішень.

Параметр продукту (специфікація)

Серійний номер	Демонструвати	одиниця	Шафа перемикання навантаження	Комбінована електрична шафа	Шафа автоматичного вимикача
01	Номінальна напруга	кв	12	12	12
02	Номінальна частота	HZ	50/60	50/60	50/60
03	Номінальний струм	A
04	Головний автобус	A	630	630	630
05	Відділення Головний автобус	A	630	125 (в залежності від номінального струму запобіжника)	630
06	Номінальний рівень ізоляції	кВ
07	Витримувана напруга промислової частоти (фаза-фаза та фаза-земля)	Кв	42	42	42
08	Витримувана напруга промислової частоти (між перервами)	Кв	48	48	48
09	Витримувана напруга промислової частоти (керуючі та допоміжні схеми)	Кв	2	2	2
10	Витримувана напруга грозового імпульсу (фаза-фаза і фаза-земля)	Кв	75	75	75
11	Напруга грозового імпульсу (між портами)	Кв	85	85	85
12	Номінальний короткочасний струм (середньоквадратичне значення)	кА
13	Основний контур	кА	20/3S	-	25/2S
14	Контур заземлення	кА	20/2S	-	25/2S
15	Номінальний піковий струм (пік)	кА	50	80	63
16	Номінальний струм короткого замикання (піковий)	кА	50
17	Номінальний струм відключення при короткому замиканні	кА	-	31.5	25
18	Номінальний струм передачі	кА	-	1700	-
19	Номінальний струм відключення активного навантаження	A	630	-	-
20	Номінальний струм відключення замкнутого циклу	A	630	-	630
21	Номінальний струм зарядки та відключення кабелю	A	10	-	15
22	Рейтинг захисту	друге	IP3X	IP3X	IP3X
23	Механічне життя
24	Перемикач навантаження		5000	5000	10000
25	Заземлювач		2000	2000	2000

Особливості продукту та застосування

1. Компактний і компактний дизайн

2. Використання повітря як основного ізоляційного середовища

3. Економічна ефективність і економічна перевага

4. Підвищена безпека завдяки надійним системам блокування

5. Висока надійність і простота обслуговування

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач
