Розгалужувальна коробка кабелю високої напруги （Зовнішня комутаційна станція）

Deyan Electric є професійним постачальником промислової електротехніки з комплексними дослідженнями та розробками, виробництвом і обслуговуванням. Кабельна розгалужувальна коробка високої напруги （Зовнішня комутаційна станція） – це компактна комутаційна станція для відкритих атмосферних впливів для розподільних мереж 6-35 кВ. Він забезпечує безпечне розгалуження, з’єднання та ізоляцію кабелю через повністю ізольовані роз’єми, які мають видимі точки від’єднання та надійне заземлення. Це компактне рішення спрощує розширення та обслуговування мережі.

Надіслати запит

Опис продукту

Кабельна розгалужувальна коробка високої напруги （Зовнішня комутаційна станція） – це компактна, стійка до атмосферних впливів зовнішня комутаційна станція для розподільних мереж 6-35 кВ. Це передовий зовнішній кільцевий блок з елегазовою ізоляцією, що використовує технології міжнародних стандартів. Високовольтні кабельні розгалужувальні коробки розроблені для розподільних мереж 12/24 кВ, мають повністю герметичну ізоляцію SF6, модульну конструкцію та роботу без обслуговування, придатну для суворих умов. Підтримуючи розширювані функції автоматизації, він забезпечує надійний розподіл електроенергії між індустріальними парками, міськими районами та комерційними центрами, одночасно полегшуючи інтелектуальну мережу.

Параметр продукту (специфікація)

Назва проекту			одиниця	Перемикач навантаження
Назва проекту			одиниця	Блок комутації C-Load	F-Комбінований електричний блок	V-блок автоматичного вимикача
Номінальна напруга			кв	12/24	12/24	12/24
Номінальна частота			Гц	50	50	50
Номінальний струм			A	630	125	630
Номінальний струм передачі			A		1750
Номінальний рівень ізоляції	1 хв. Витримувана напруга промислової частоти (фаза-земля)	по черзі, в опозиції	КВ		42/65
	1 хв. Витримувана напруга промислової частоти (фаза-земля)	Між перервами	КВ		48/79
	Напруга грозового імпульсу	по черзі, в опозиції	КВ		75/125
	Напруга грозового імпульсу		КВ		85/145
Номінальний струм відключення при короткому замиканні			кВ	20	315	20
Номінальний струм замикання при короткому замиканні			КА	50	80	50
Номінальний струм короткого замикання (перемикач заземлення)			КА	50		50
Номінальний короткочасний струм		Основний контур	кА	20	20	20
Номінальний короткочасний струм		Заземлювач	КА	20	20	20
Оцінена короткочасна тривалість		Основний контур	S	4		4
Оцінена короткочасна тривалість		Заземлювач	S	4	4	4
Номінальний піковий струм		Основний контур	КА	50		50
Номінальний піковий струм		Заземлювач	КА	50	50	50
Тест на внутрішню дугу (тест на дугу внутрішнього згоряння)			A	630	20 кА/0,5 с	630
Номінальний струм відключення замкнутого циклу			A	630	Обмежений запобіжником	630
Номінальний струм відключення активного навантаження			A	10	Обмежений запобіжником	25
Номінальний струм зарядки та відключення кабелю			друге	5000	17.4	3000
Механічне життя		Перемикач навантаження/відключення	друге	3000	5000	3000
		Заземлювач	друге		3000	10000
		Вакуумний вимикач	МПа
Тиск елегазу (абсолютний тиск при 20°C)					0.035
Річний коефіцієнт ударів блискавки					≤0,025% щорічно
Ступінь захисту повітряної камери та трубки запобіжника					IP67
Рейтинг захисту корпусу та корпусу					IP4X

Особливості продукту та застосування

Компактний зовнішній дизайн

Повний захист навколишнього середовища

Передова технологія газоізоляції

Гнучка модульна конфігурація

Робота без обслуговування

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач

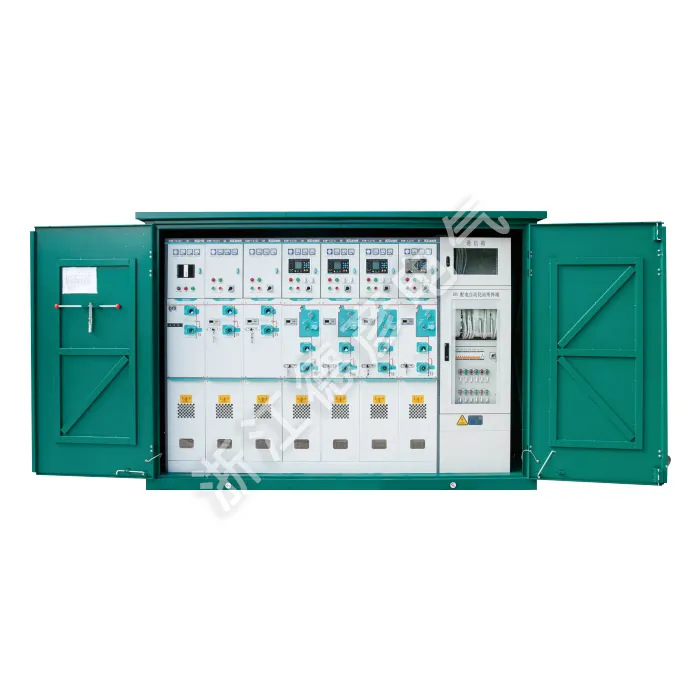

High Voltage Cable Branch Box (Outdoor Switching Station)
