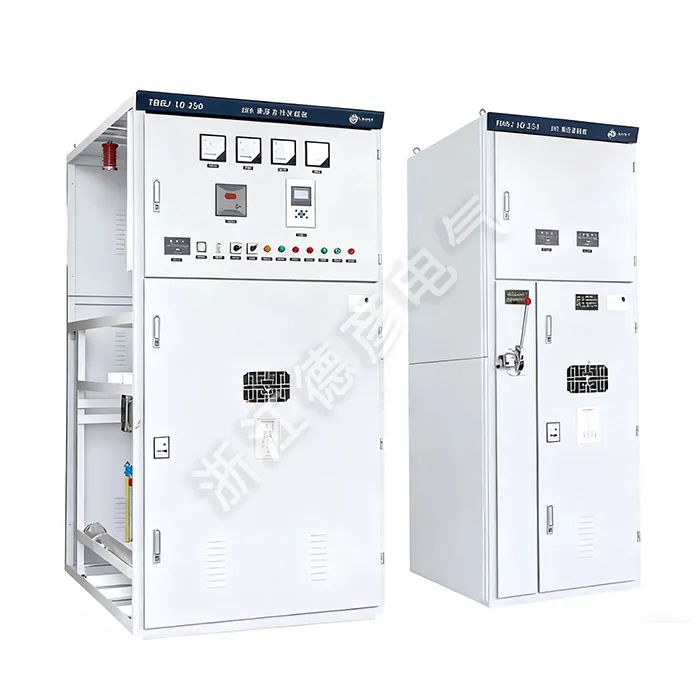

Пристрій компенсації локальної реактивної потужності високої напруги

Deyan Electric є професійним постачальником промислової електротехніки з комплексними дослідженнями та розробками, виробництвом і обслуговуванням. Пристрій компенсації локальної реактивної потужності високої напруги покращує стабільність мережі та якість електроенергії шляхом динамічного керування потоком реактивної потужності. Він покращує регулювання напруги, зменшує втрати при передачі та збільшує пропускну здатність системи завдяки автоматичному перемиканню конденсатора/реактора або передовій силовій електроніці

Надіслати запит

Опис продукту

Пристрій компенсації локальної реактивної потужності високої напруги — це внутрішній блок 6-10 кВ/50 Гц, призначений для трифазних двигунів змінного струму. Він забезпечує локалізовану компенсацію реактивної потужності шляхом автоматичного перемикання конденсаторів, синхронізованих з роботою двигуна - включення під час запуску та відключення під час вимкнення.

Пристрій компенсації локальної реактивної потужності високої напруги пропонує дві конфігурації: спрощену версію із захищеним запобіжником прямим підключенням до клем двигуна, що обмежує струм до 90% від струму холостого ходу двигуна для запобігання перенапрузі самозбудження (типовий коефіцієнт потужності 0,9); і модель комутації вакуумного контактора, що підтримує вищу компенсаційну здатність, досягаючи коефіцієнта потужності вище 0,95. Основні переваги високовольтного локального пристрою компенсації реактивної потужності TBBJ включають зменшення втрат потужності, покращену якість напруги та покращену ефективність запуску двигуна, що забезпечує чудову компенсацію порівняно з централізованими системами.

Параметр продукту (специфікація)

Параметр Категорія	Специфікація
Електричні характеристики
Номінальна напруга	6 кВ, 10 кВ
Номінальна частота	50 Гц / 60 Гц
Діапазон ємності компенсації	100 ~ 5000 квар (налаштовується)
Продуктивність
Цільовий коефіцієнт потужності (після компенсації)	≥ 0,95
Час відгуку	На основі контактора: < 100 мс TSC (на основі тиристора): < 20 мс
Спосіб перемикання	Модуль вакуумного контактора або тиристорного перемикача (TSC)
Захист і контроль
Принцип контролю	Автоматичне перемикання, синхронізоване з роботою двигуна; регулювання реактивної потужності/фактора потужності.
Стандартні засоби захисту	Перевищення струму, перенапруга, знижена напруга, диференціал, перегрівання, коротке замикання
Ключова функція	Запобігає перенапрузі самозбудження після зупинки двигуна.
спілкування	Додатково RS485/MODBUS-RTU або Ethernet/IP
Стандарти та навколишнє середовище
Стандарт дизайну	GB/T, IEC 62271
монтаж	закритий
Температура навколишнього середовища	від -10 °C до +45 °C
Висота	≤ 1000 м (зниження номіналу вище)

Особливості продукту та застосування

Точна локалізована компенсація

Автоматична синхронізована робота

Гнучкість подвійної конфігурації

Профілактика самозбудження

Значна оптимізація енергії

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач
