Як комутаційний пристрій KYN28-12 отримує, розподіляє, контролює, захищає та контролює енергію

Висувний розподільний пристрій змінного струму в металевому корпусі KYN28‑12 (шафа середньої напруги) є основним комплектним обладнанням для внутрішнього розподілу електроенергії 12 кВ. Виготовлений відповідно до стандартів IEC 62271-200 і GB/T 3906, він широко використовується на підстанціях, промислово-гірничих проектах, фотоелектричних електростанціях, реконструкції міської електромережі та закордонній інфраструктурі. Отже, як розподільний пристрій KYN28-12 приймає, розподіляє електроенергію та забезпечує керування ланцюгом, захист і моніторинг?

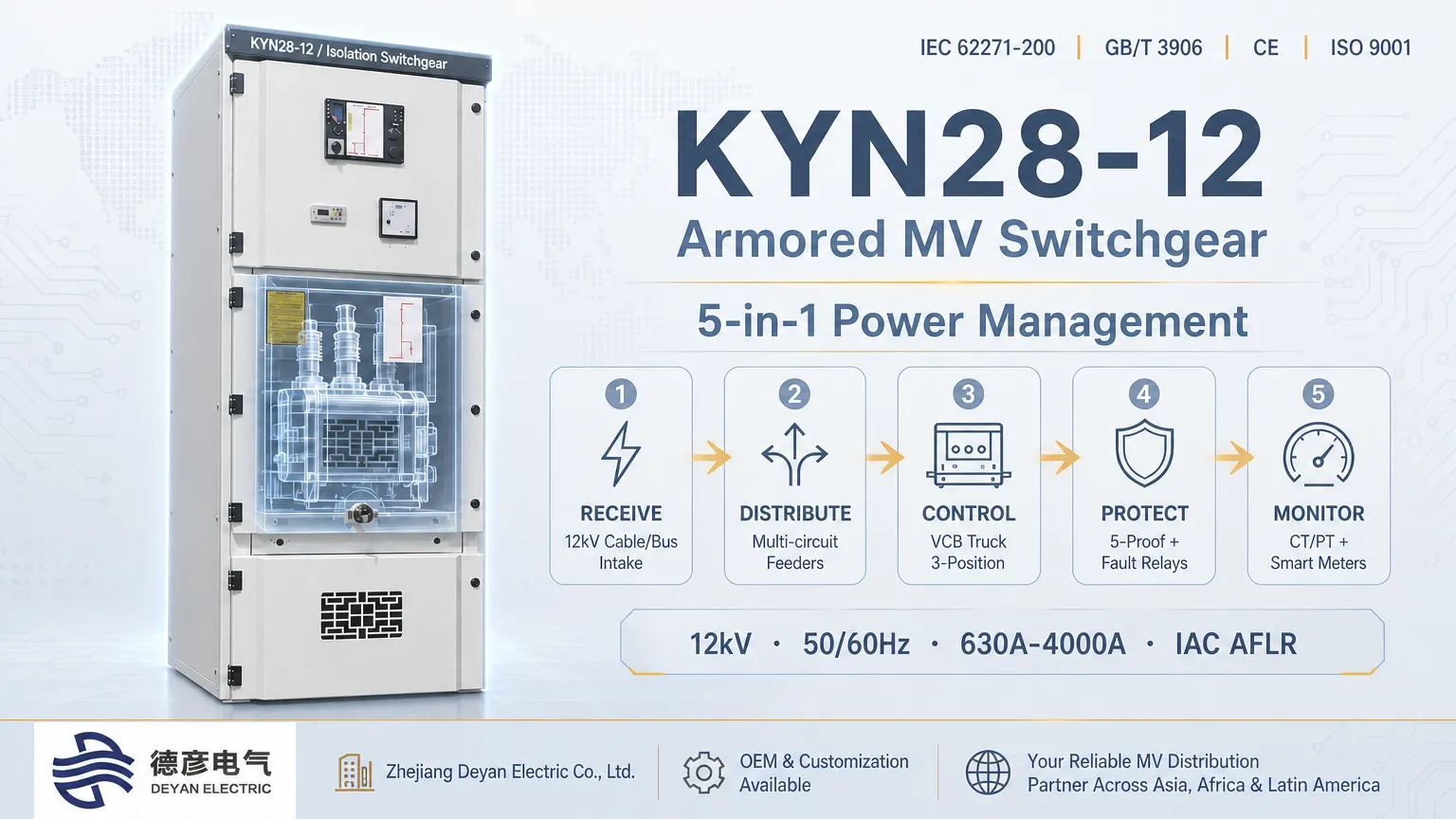

Цей розподільчий пристрій отримує живлення високої напруги через вхідні блоки живлення, розподіляє енергію через системи шин, керує ланцюгами за допомогою вантажівок з вакуумними вимикачами, реалізує захист від несправностей за допомогою мікропроцесорних реле та проводить оперативний моніторинг за допомогою трансформаторів струму, трансформаторів струму та вторинних приладів. Інтегруючи ці п’ять ключових функцій, він служить критичним центром для систем розподілу електроенергії 10–12 кВ.Zhejiang Deyan Electric Co., Ltd.знаходиться в Leqing, Веньчжоу, Чжецзян. Вона спеціалізується на дослідженні та розробці, виробництві та експорті повного комплекту розподільного обладнання високої та низької напруги. Він може надати стандартизовані та індивідуальні комплексні рішення для розподільних пристроїв KYN28-12 з продуктами, придатними для умов проекту в багатьох закордонних країнах Азії, Африки, Латинської Америки, Близького Сходу та інших регіонів.

1. Прийом живлення: вхід для джерела високої напруги

Прийом живлення в основному завершується шафою вхідного живлення. Сила високої напруги 12 кВ від підстанцій або трансформаторів, що знаходяться вище за течією, подається в кабельний відсік шафи вхідного живлення через кабелі або шинні канали, а потім підключається до головних шин усередині відсіку шин.

Прийнявши конструкцію з металевими перегородками, відсік шин, відсік автоматичного вимикача, відсік кабелю та вторинний відсік приладів розділені металевими перегородками. Це зменшує ризики дугового замикання та забезпечує безпечне та стабільне споживання високої напруги. Розподільні пристрої KYN28‑12 виробництва Zhejiang Deyan Electric сумісні з електромережами 50/60 Гц і підтримують різні номінальні характеристики струму. Налаштування для високогірних, високих температур і запилених середовищ доступне відповідно до умов роботи мережі в Південно-Східній Азії, Африці, Латинській Америці та інших заморських країнах.

2. Розподіл електроенергії: доставка електроенергії до кількох ланцюгів навантаження

Після того, як потужність досягає головних шин, розподіл електроенергії здійснюється через шафи вихідного живлення, шафи шинних зв’язків і шафи вимірювання PT. Головні шини відводять електричну енергію до окремих вихідних ланцюгів для наступних навантажень, таких як розподільчі трансформатори, високовольтні двигуни, фотоелектричні пристрої, підключені до мережі, і гірниче обладнання.

Підтримуються конфігурації з однією шиною та розділеними одиночними шинами. Додаткові шафи живлення можуть бути додані, щоб збільшити потужність промислових парків, шахт і електростанцій з новою енергією, забезпечуючи раціональний розподіл електроенергії та покращену надійність електропостачання. Компанія Zhejiang Deyan Electric може завершити розробку повного комплекту шаф, монтаж і повномасштабні заводські випробування відповідно до однолінійних схем клієнтів, щоб зменшити навантаження на введення в експлуатацію на місці для закордонних проектів.

3. Керування ланцюгом: перемикання ланцюга за допомогою вантажівки з автоматичним вимикачем

Вантажівка з вакуумним вимикачем є основним компонентом керування KYN28‑12. Має три позиції:

• Службова посада: Первинне коло замкнуте для нормального живлення;
• Тестове положення: Первинний ланцюг ізольований, а вторинні ланцюги керування залишаються під напругою для налагодження без високої напруги;
• Вилучено посаду: Вантажівка повністю витягнута для повної гальванічної ізоляції для полегшення обслуговування та заміни.

Для перемикання ланцюга та перемикання навантаження доступні як локальне ручне керування, так і дистанційне електричне замикання/відключення. Повна механічна система блокування «п’ять запобігань» запобігає неправильним операціям, таким як введення/виймання вантажівки під вантажем або відкривання дверей у живих відсіках, усуваючи загрозу безпеці, спричинену помилкою оператора. Deyan Electric проводить повну перевірку механічних блокувань перед поставкою на завод, щоб забезпечити безпечну та надійну роботу на місці.

4. Захист ланцюга: багаторівневе пом’якшення несправності для ізоляції ланцюга несправності

Механічні блокування та інтелектуальні системи керування координуються з вакуумними автоматичними вимикачами для обробки типових несправностей розподілу, включаючи коротке замикання, перевантаження, замикання на землю та аномальну напругу:

• Миттєвий захист від короткого замикання: спрацьовує протягом мілісекунд після виникнення короткого замикання, щоб ізолювати несправні ланцюги та стримувати поширення несправності;
• Захист від перевантаження: Затримка відключення при тривалому перевантаженні, щоб уникнути пошкодження кабелів і обладнання від перегріву;
• Захист від замикань на землю: Виявляє однофазне замикання на землю та запускає відключення або сигналізацію про ризики витоку;
• Захист від перенапруги/зниження напруги: Відстежує напругу на шинах через PT і відключає живлення, коли напруга перевищує порогові значення, підходить для закордонних мереж із сильними коливаннями напруги.

Конструкція з розділеним металевим покриттям обмежує внутрішні дуги в одному відсіку, запобігаючи поширенню одноточкових замикань на всю шину та підтримуючи джерело живлення для справних ланцюгів. Основні вітчизняні та міжнародні реле захисту можуть бути налаштовані відповідно до технічних характеристик різних країн.

5. Моніторинг ланцюга: Збір даних у режимі реального часу для інтелектуальної експлуатації та обслуговування

Моніторинг ланцюгів реалізується спільно за допомогою трансформаторів струму (CT), трансформаторів напруги (PT), інтелектуальних лічильників, індикаторів лінії живлення та блоків захисту. ТТ збирають струм ланцюга, тоді як ТТ приймають напругу шини. Оперативні дані передаються до вторинних приладів і пристроїв захисту. Оператори можуть зчитувати параметри в режимі реального часу, включаючи напругу, струм, потужність і стан автоматичного вимикача; система записує події несправності та видає сигнали тривоги. Індикатори під напругою дають чіткі візуальні попередження про відсіки під високою напругою під напругою. Певні конфігурації підтримують підключення SCADA для віддаленого доступу до даних і моніторингу стану, знижуючи навантаження на експлуатацію та технічне обслуговування на місці для закордонних проектів. Deyan Electric може надати повні вторинні принципові схеми та креслення електропроводки як супровідні документи для полегшення координації будівництва для закордонних інженерів EPC.

6. Переваги для зовнішньоторговельних проектів

• Екологічна адаптивність: Стандартний діапазон робочих температур: -15 ℃ ~ +40 ℃; знижені індивідуальні конструкції для висотних, високих температур, вологих і запилених середовищ.
• Відповідність і сертифікація: Виготовлено відповідно до міжнародних стандартів IEC 62271. Сертифікати CE, ISO 9001 та інші доступні для прийняття проекту та митного оформлення.
• Модульна конструкція: Шафа зібрана з листів оцинкованої алюмінієвої сталі, оброблених за допомогою ЧПК. Простий монтаж; модульні вантажівки полегшують заміну запасних частин і знижують витрати на технічне обслуговування.
• Єдине обслуговування: Сфера охоплює проектування рішення, виробництво, заводські випробування, морську упаковку та доставку технічної документації. Підтримується налаштування OEM / ODM. Клас захисту, конфігурацію ланцюга та частоту 50 Гц / 60 Гц можна налаштувати за потреби.

Резюме

Розподільний пристрій KYN28‑12 отримує електричну енергію через блоки вхідного живлення та розподіляє електроенергію через системи шин. Вакуумні вимикачі здійснюють керування ланцюгом; мікропроцесорні реле захисту реалізують захист від несправностей; CT, PT та вторинні інтелектуальні компоненти дозволяють контролювати схему. Координація цих п’яти функцій гарантує безпечну та надійну роботу систем розподілу електроенергії 12 кВ. Як виробник оригінального обладнання,Zhejiang Deyan Electric Co., Ltd.може надати зарубіжним EPC та інженерним підрядникам повні індивідуальні послуги та послуги з постачання розподільних пристроїв KYN28-12, служачи надійним партнером для закордонних проектів розподілу середньої напруги.
