Чому розподільні пристрої є ключовим вузлом сучасних енергосистем?

У системі електроенергіїпередача електричної енергіївід електростанцій до кінцевих споживачів передбачає ряд складних етапів керування, розподілу та захисту. Цей процес передбачає набагато більше, ніж просто з’єднання проводів; він спирається на складний, скоординований набір обладнання. Розподільний пристрій, який є критично важливим вузлом в електромережі, виконує функції, що виходять далеко за межі простої концепції «комутації». По суті, це збірка в металевому корпусі, що об’єднує кілька функціональних блоків, які виконують основні операції, такі як створення та розмикання ланцюгів, моніторинг стану, захист від несправностей і розподіл електроенергії. Розуміння розподільних пристроїв є ключовим для розуміння того, як сучасні енергетичні системи забезпечують безпечне, надійне та гнучке електропостачання.

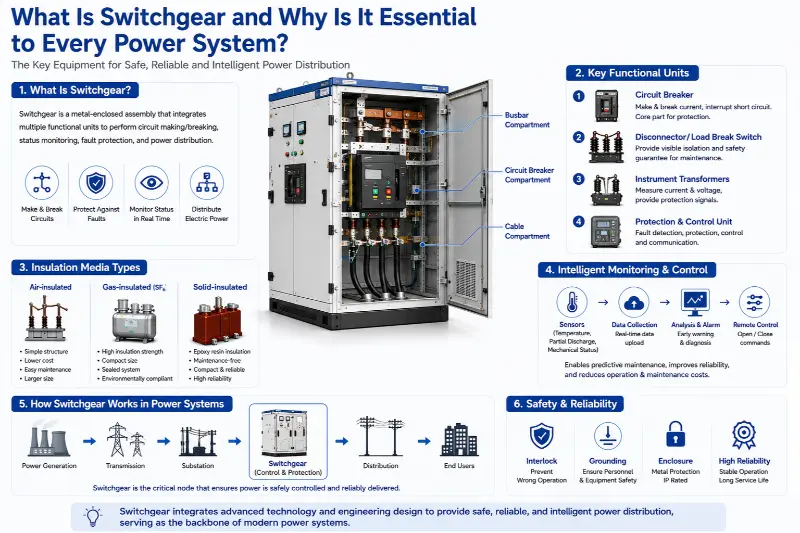

Основна цінність розподільного обладнання полягає в його фізичній реалізації «ізоляції» та «контролю». Енергосистеми повинні витримувати різні робочі умови, включаючи регулярну передачу електроенергії та відключення, безпечну ізоляцію під час обслуговування обладнання та швидке відключення під час несправностей. Завдяки механічній комбінації та електричному блокуванню внутрішніх функціональних блоків розподільний пристрій стандартизує та захищає ці операції. Його металевий корпус забезпечує надійний захисний бар’єр, фізично відокремлюючи струмоведучі компоненти від зовнішнього середовища та персоналу. Внутрішньо перегородки додатково розділяють блок на незалежні відсіки, такі як камера збірних шин, камера автоматичного вимикача та камера кабелю. Ця конструкція гарантує, що якщо несправність виникає в одному відсіку, її вплив залишається локалізованим, запобігаючи ескалації інциденту. Ця філософія модульного дизайну, розділеного на відсіки, формує основу того, як розподільні пристрої забезпечують загальну стабільність системи.

За функціональним складом типовий розподільний пристрій являє собою не просто окреме обладнання, а мініатюрну систему. Він складається з кількох ключових функціональних підрозділів, які працюють узгоджено:

1. Основний блок умикання та вимикання: основним компонентом є автоматичний вимикач. Він здатний вмикати та розривати ланцюги за нормальних умов навантаження; що більш важливо, у разі короткого замикання або сильного перевантаження його внутрішній механізм відключення дозволяє йому автоматично відключатися протягом мілісекунд, перериваючи струм замикання. Його відключаюча здатність безпосередньо визначає величину несправностей короткого замикання, які може впоратися з розподільним пристроєм.

2. Запобіжна ізоляція та блок видимого розриву: цю функцію в основному виконують роз’єднувачі (роз’єднувачі) або вимикачі навантаження. Роз’єднувачі використовуються після розмикання автоматичного вимикача для створення чіткого, надійного повітряно-ізольованого зазору, що забезпечує видиму гарантію безпеки для обслуговування обладнання. Вимикачі навантаження можна класифікувати наступним чином: 1. З повітряною ізоляцією: вони використовують повітря при атмосферному тиску як основне ізоляційне середовище. До переваг можна віднести просту конструкцію, меншу вартість і простоту обслуговування. До недоліків можна віднести громіздкі розміри обладнання; оскільки повітря має відносно низьку діелектричну міцність, для забезпечення безпеки потрібні великі електричні відстані. Внутрішні компоненти також чутливі до факторів навколишнього середовища, таких як вологість і пил.

3. Газова ізоляція: газ гексафторид сірки (SF6) зазвичай використовується як ізоляційне та дугогасне середовище. Газ SF6 забезпечує чудову ізоляцію та дугогасильну здатність, що дозволяє комутаційним пристроям, у яких використовується ця технологія, бути дуже компактними та займати невелику площу, залишаючись при цьому стійкими до зовнішнього впливу навколишнього середовища. Однак технологія значною мірою покладається на методи газової герметизації; крім того, SF6 є сильним парниковим газом, і його відновлення та утилізація підлягають суворим екологічним нормам.

4. Суцільна ізоляція: тверді матеріали, такі як епоксидна смола, використовуються для відливання або герметизації компонентів первинного контуру (наприклад, автоматичних вимикачів, роз’єднувачів) в один інтегрований модуль. Ця технологія повністю виключає вплив зовнішнього середовища та забезпечує роботу без технічного обслуговування, причому розміри обладнання знаходяться між типами з повітряною і газоізоляцією. Проблема полягає в надзвичайно високих вимогах до обробки матеріалів і дизайну розсіювання тепла.

Сучасна конструкція розподільних пристроїв все більше наголошує на спостережуваності стану та інтелектуальній експлуатації та обслуговуванні. Традиційні моделі періодичного технічного обслуговування зміщуються в бік прогнозованого технічного обслуговування на основі стану. Це залежить від різних датчиків, встановлених у шафі: датчики температури відстежують виділення тепла на контактах і в точках підключення шин; датчики часткового розряду виявляють дефекти внутрішньої ізоляції на ранній стадії; і датчики механічних характеристик реєструють швидкість розмикання та замикання та моменти часу вимикачів. Зібрані дані завантажуються в серверну систему, де аналіз великих даних забезпечує завчасне попередження про потенційні несправності, уможливлюючи цільове обслуговування; це значно підвищує надійність електропостачання та знижує витрати на експлуатацію та обслуговування.

Розподільні пристрої не працюють ізольовано; його вторинна система керування служить нейронним інтерфейсом для інтеграції в сучасні інтелектуальні мережі. За допомогою стандартних протоколів зв’язку дані про захист, вимірювання та стан можуть бути передані до систем автоматизації підстанцій або диспетчерських центрів вищого рівня. Він також може отримувати команди дистанційного керування для виконання операцій дистанційного відкривання та закривання. Ця можливість двонаправленого обміну інформацією дає змогу диспетчерам мережі контролювати робочий стан краю мережі в режимі реального часу та сприяє швидкому виявленню несправності та відновленню живлення — основоположним елементам побудови самовідновлюваної мережі.

Що стосується монтажу та довгострокової експлуатації, на продуктивність розподільних пристроїв впливає безліч факторів. Рівність фундаменту установки, момент затягування шинних з'єднань і надійність мережі заземлення є початковими умовами, що визначають її довговічність. Під час роботи внутрішні компоненти накопичують електричний і механічний знос; з’єднання можуть послабитися через теплове розширення/стиск або електромагнітні сили, що призведе до перегріву; ізоляційні матеріали з часом поступово старіють. Навіть найсучасніше обладнання потребує професійних перевірок, моніторингу температури та тестування часткового розряду для відстеження змін у його стані.

Як критично важливий вузол в енергосистемі розподільні пристрої втілюють філософію дизайну, що характеризується високою інтеграцією, функціональною спеціалізацією та фокусом на резервуванні безпеки. Від міцного зовнішнього металевого покриття до складної внутрішньої електричної логіки, від фундаментальних принципів фізичної ізоляції до передових інтелектуальних технологій датчиків, кожна деталь служить основній меті: створенню надійних контрольних точок і бар’єрів безпеки серед складних потоків електроенергії. Глибоке розуміння розподільних пристроїв показує, що безперервне, стабільне електропостачання не можна сприймати як належне; скоріше, він спирається на суворий інженерний дизайн і постійну технологічну еволюцію, що лежить в основі незліченних одиниць такого критичного обладнання. Здатні вмикати та розмикати ланцюги при номінальному струмі та витримувати певні вмикаючі струми короткого замикання, ці пристрої часто поєднуються з запобіжниками для певних застосувань. Механічні або електричні блокування між ними та автоматичними вимикачами мають вирішальне значення для запобігання помилкам у роботі.
