Кільцеві головні розподільні пристрої змінного струму з металевою ізоляцією

Deyan Electric є професійним постачальником промислової електротехніки з комплексними дослідженнями та розробками, виробництвом і обслуговуванням. Кільцевий головний розподільний пристрій змінного струму з металевою ізоляцією — це компактний блок із повітряною ізоляцією для надійного вторинного розподілу електроенергії 10-12 кВ. Розроблений для систем кільцевої магістралі, він забезпечує безпечне перемикання навантаження, усунення несправностей і безперервне живлення. Його надійна модульна конструкція забезпечує легке обслуговування та ідеально підходить для міських мереж, промислових зон і комерційних комплексів, яким потрібна надійна та економічно ефективна мережа.

Надіслати запит

Опис продукту

Кільцевий головний розподільний пристрій змінного струму з металевою ізоляцією є повністю ізольованим, герметичним рішенням, яке не вимагає технічного обслуговування. Цей пристрій об’єднує всі струмоведучі частини в єдиний блок, виготовлений з епоксидної смоли, забезпечуючи повну стійкість до агресивних середовищ. Надійний кільцевий головний блок ідеально підходить для різноманітних застосувань від міських мереж до вимогливих об’єктів, таких як тунелі та аеропорти. Завдяки компактній і безпечній конструкції цей розподільний пристрій із твердою ізоляцією гарантує надійність і безпеку роботи.

Параметр продукту (специфікація)

Демонструвати	одиниця	Параметри
рутина
Номінальна напруга	кВ	12
Номінальна частота	Гц	50
Витримувана напруга промислової частоти	кВ/хв	42/48
Напруга грозового імпульсу	кВ	75/85
Тривалість дуги	S	≥0,5
Рейтинг IP для компонентів (за винятком вимірювальних шаф)		IP67
Рейтинг захисту корпусу		IP4X
Ступінь захисту відсіку		IP2X
Робоча напруга джерела живлення	V	DC24、48、110、220
Робоча напруга джерела живлення	V	AC110, 220
Система шин
Номінальний струм	A	630 (1250)
Номінальний короткочасний струм	кА/с	20/4(25/4)
Номінальний піковий струм	кА	50 (63)
Номінальний піковий струм	кА	50
Блок перемикання навантаження
Номінальний струм	A	630
Номінальний струм замикання при короткому замиканні	КА	50
Номінальний короткочасний струм	KA/S	20/4
Механічний ресурс перемикача навантаження	друге
Електричний термін служби вимикачів навантаження	другий	E3
Частковий розряд	шт	≤5
Блок автоматичного вимикача
Номінальний струм	A	630 (1250)
Номінальний струм відключення при короткому замиканні	КА	20 (25)

Демонструвати	одиниця	Параметри
Номінальний струм замикання при короткому замиканні	кА	50 (63)
Номінальний короткочасний струм	кА/с	20/4(25/4)
Механічний термін служби автоматичних вимикачів	другий	20000
Термін служби автоматичних вимикачів	другий	E2
Номінальна робоча послідовність		0-0,3s-CO-180s-CO
Частковий розряд	ПК	≤5
Комбінований електричний блок перемикача навантаження та запобіжника
Номінальний струм (максимальний)	A	200
Номінальний струм відключення при короткому замиканні	кА	31.5
Номінальний струм (максимальний)	КА	80
Частковий розряд	ПК	3150
Роз’єднувач
Номінальний струм	A	630/1250
Номінальний короткочасний струм	КА	20/25
Оцінена короткочасна тривалість	S	4
Номінальний піковий струм	кА	50/63
Механічне життя	друге	3000
Заземлювач
Номінальний струм	A	630/1250
Номінальний короткочасний струм	K	20/25
Оцінена короткочасна тривалість	S	4
Номінальний піковий струм	k	50/63
Номінальний струм замикання при короткому замиканні (піковий)	КА	50
Номінальна кількість циклів замикання при короткому замиканні	друге	2
Механічне життя	друге	3000

Особливості продукту та застосування

Сайти додатків

Надійна ізоляція для підвищеної безпеки та екологічності

Компактний і компактний дизайн

Висока надійність у несприятливих умовах

Робота без обслуговування

Гнучка та розширювана конфігурація

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач

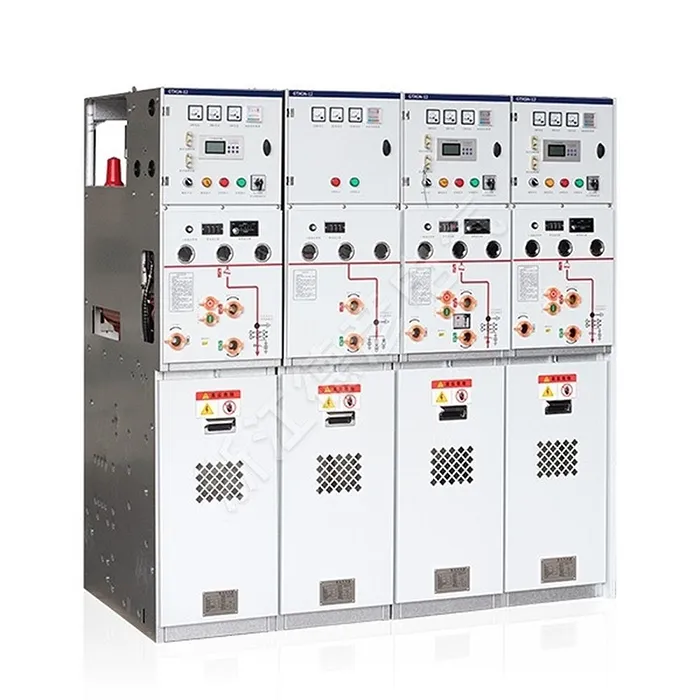

AC Metal-Insulated Ring Main Switchgear
