Як вибрати надійну кільцеву мережеву шафу?

У сучасних енергосистемах, коли ми говоримо про підстанції,трансформаториі лінії електропередачі, ми часто ігноруємо важливу ланку – розподільчу мережу. В електромережі є невідоме, але важливе обладнання, яким є шафа кільцевої мережі.

Уявіть собі, що без кільцевої мережевої шафи, коли десь у місті трапиться збій кабелю, для ремонту можуть знадобитися години або навіть дні відключень електроенергії, що вплине на нормальне споживання електроенергії тисячами користувачів. За допомогою кільцевої шафи інженери-електрики можуть ізолювати зону несправності та відновити живлення з інших шляхів протягом декількох хвилин, натиснувши перемикач. Це значення кільцевої мережевої шафи.

З прискоренням урбанізації та покращенням рівня автоматизації розподільної мережі важливість кільцевої мережевої шафи як ключового вузлового обладнання в розподільній мережі стає все більш помітною. Незалежно від того, чи йдеться про новий комерційний комплекс, індустріальний парк чи реконструкцію електромережі в старому населеному пункті, вибір кільцевих мережевих шаф безпосередньо залежить від надійності електропостачання, безпеки експлуатації та зручності обслуговування.

Ця стаття перенесе вас у світ кільцевих мережевих шаф і надасть вичерпний посібник із покупок, який допоможе вам зробити усвідомлений вибір серед багатьох брендів. Зокрема, ми зосередимося на тому, чому кільцеві мережеві шафи Deyan Electric Co., Ltd. можуть стати першим вибором у багатьох інженерних проектах.

1. Розуміння кільцевої мережевої шафи-концентратора розподільчої мережі

1.1 Що таке кільцевий мережевий кабінет?

Кільцевий головний блок (скорочено RMU) відноситься до набору високовольтних розподільних пристроїв, встановлених у кільцевій розподільній мережі, зазвичай встановлених на розподільній станції, комутаційній станції або на кінці користувача. Його основна функція полягає в тому, щоб вводити потужність в одному напрямку та розподіляти її в кількох напрямках. У той же час, коли виникає несправність в одному напрямку, він може швидко ізолювати точку несправності та забезпечити нормальне електропостачання в інших напрямках.

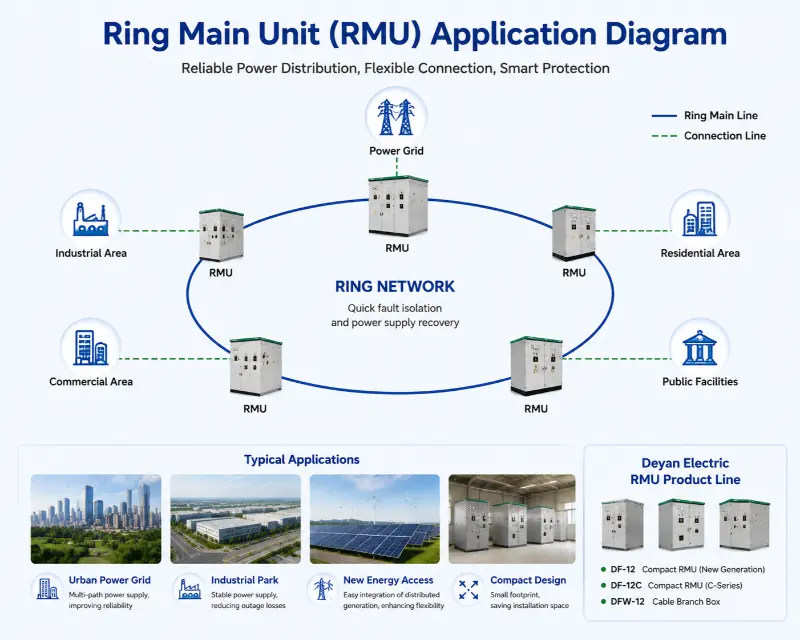

Назва кільцевої мережевої шафи походить від сценарію її застосування - кільцева мережа живлення. У такому типі мережі живлення може надходити до користувача з двох напрямків, утворюючи кільцеву структуру, що значно підвищує надійність електропостачання.

1.2 Базова структура кільцевої мережевої шафи

Типова кільцева мережева шафа зазвичай складається з таких частин:

Комутаційний блок: включаючи перемикач навантаження та автоматичний вимикач, це основний компонент шафи кільцевої мережі, відповідальний за підключення та відключення ланцюга.

Система шин: провідна система, яка з’єднує кожен комутаційний блок для реалізації збору та розподілу електроенергії.

Блок входу та виходу кабелю: використовується для з’єднання кабелів входу та виходу, зазвичай оснащений кабельними головками або кабельними клемами.

Механізм керування: ручний або електричний перемикач, перемикач для відкриття та закриття.

Блок захисту та керування: включає пристрій релейного захисту, вимірювальний прилад, модуль зв’язку тощо для реалізації виявлення несправностей та інтелектуального керування.

Оболонка: захисне внутрішнє обладнання, зазвичай із закритою металевою конструкцією, з пилом, вологою, корозією та іншими функціями.

1.3 Основні типи кільцевих мережевих шаф

Відповідно до різних ізоляційних середовищ кільцеві мережеві шафи в основному поділяються на такі типи:

Кільцева мережева шафа з повітряною ізоляцією: з повітрям як ізоляційним середовищем структура проста, вартість низька, але об’єм великий, і він підходить для місць з низькими вимогами до займаної площі.

Кільцева мережева шафа з елегазовою ізольацією: гексафторид сірки (SF6) використовується як ізоляційне середовище, яке має такі переваги, як хороша ізоляція, малий розмір і висока надійність, і є основним продуктом на поточному ринку. Однак елегаз є сильним парниковим газом, і його захист навколишнього середовища привернув увагу.

Суцільна ізоляційна кільцева мережева шафа: епоксидна смола та інші тверді матеріали використовуються як ізоляційне середовище, що є екологічно чистим, але зрілість технології та частка ринку є відносно низькими.

Мережева шафа із газоізоляційним кільцем для захисту навколишнього середовища: використання сухого повітря, азоту та інших газів для захисту навколишнього середовища для заміни елегазу, беручи до уваги як мініатюризацію, так і захист навколишнього середовища, є майбутньою тенденцією розвитку.

2. Основні міркування щодо придбання шаф кільцевої мережі

Вибір відповідної кільцевої мережевої шафи вимагає комплексного розгляду багатьох факторів. Ось кілька аспектів, на які вам слід звернути увагу в процесі покупки:

2.1 Узгодження технічних параметрів

Номінальна напруга: виберіть відповідно до напруги системи, загальними є 12 кВ, 24 кВ, 40,5 кВ та інші рівні.

Номінальний струм: Номінальний струм основної шини зазвичай становить 630 A або 1250 A, який можна вибрати відповідно до фактичного розміру навантаження.

Номінальний короткочасний витримуваний струм: відображає здатність обладнання витримувати струм короткого замикання, звичайними є 20 кА/3 с, 25 кА/3 с тощо.

Рівень захисту: відповідно до середовища встановлення в приміщенні, як правило, потрібен IP3X або вище, а поза приміщенням — IP54 або вище.

2.2 Використовуйте екологічну адаптивність

Де встановити: у приміщенні чи на вулиці? Це в суворих умовах, таких як вологість, соляні бризки та бруд?

Температура навколишнього середовища: Який діапазон місцевих екстремальних температур? Чи потрібно враховувати обігрівачі чи вентиляцію?

Висота над рівнем моря: повітря у високогірних районах розріджене, а теплоізоляційні властивості знижені, що вимагає спеціальної конструкції.

2.3 Надійність і безпека

Як ключового вузла розподільчої мережі, надійність шафи кільцевої мережі безпосередньо пов’язана з безпекою електропостачання. При перевірці надійності продукції слід звернути увагу на:

Механічний ресурс комутаційних елементів: високоякісні вироби повинні досягати більше 5000 разів.

Рівень ізоляції: чи відповідає він вимогам національних стандартів і галузевим нормам.

Конструкція захисту від неправильної роботи: чи має він п’ять антифункцій (запобігання помилковому вмиканню та вимкненню автоматичного вимикача, запобігання роз’єднувача з навантаженням, запобігання з’єднанню проводу заземлення з лінією під напругою, запобігання ввімкненню та вимкненню роз’єднувача з проводом заземлення та запобігання помилковому введенню інтервалу під напругою).

Захист від дугового замикання: чи може він ефективно захистити особисту безпеку у випадку внутрішньої несправності.

2.4 Інтелектуалізація

З розвитком інтелектуальної мережі інтелектуальний рівень кільцевої мережевої шафи стає все більш важливим. Сучасні кільцеві мережеві шафи повинні мати:

Функція електричного керування: підтримка дистанційного відкриття та закриття.

Моніторинг стану: моніторинг положення перемикача, температури, часткового розряду та інших параметрів у реальному часі.

Інтерфейс зв'язку: він підтримує стандартні протоколи зв'язку, такі як IEC 61850 і Modbus, що дозволяє легко отримати доступ до системи автоматизації розподілу.

Виявлення та локалізація несправності: може автоматично виявляти несправності та вказувати місце несправності.

2.5 Зручність обслуговування

Модульна конструкція: легко замінити та обслуговувати.

Видимість: чи легко спостерігати за положенням перемикача та станом заземлюючого ножа.

Приміщення для капітального ремонту: чи залишилося достатньо робочого простору.

2.6 Бренд і післяпродажне обслуговування

Вибір відомого бренду не тільки гарантує якість продукції, але, що більш важливо, може отримати надійне післяпродажне обслуговування, включаючи:

Технічна консультація: Технічна підтримка на етапі вибору моделі та проектування.

Посібник з монтажу: послуги монтажу та введення в експлуатацію на місці.

Послуги з навчання: Навчання для експлуатаційного та обслуговуючого персоналу.

Постачання запчастин: довгострокова стабільна гарантія поставки запчастин.

3. Deyan Ring Network Cabinet – ідеальне поєднання якості та інновацій

Серед багатьох марок кільцевих мережевих шаф deyan завоював довіру більшості користувачів завдяки чудовій продуктивності продукту та надійному сервісу. Давайте глибше зрозуміємо досконалість Deyan Ring Network Cabinet.

3.1 Представлення бренду Deyan

Deyan Electric – це високотехнологічне підприємство, яке спеціалізується на дослідженні та розробці, виробництві та продажі обладнання для розподілу електроенергії середньої напруги та має багаторічний досвід у виробництві кільцевих мережевих шаф. Компанія представила міжнародне сучасне виробниче обладнання та інструменти для тестування, а також створила повну систему управління якістю. Продукція широко використовується в електроенергетиці, залізничному транспорті, промисловому виробництві, комерційних будівлях та інших сферах.

3.2 Основні переваги Deyan Ring Network Cabinet

1. Передові технологічні платформи

Deyan Ring Network Cabinet має модульну конструкцію та може бути гнучко налаштована відповідно до потреб користувача. Будь то газова ізоляція елегаз або екологічно чиста газова ізоляція, Deyan може надати зрілі та надійні технічні рішення. Зокрема, остання екологічно чиста кільцева мережева шафа з газоізоляцією Deyan використовує сухе повітря як ізоляційне середовище, що не тільки підтримує мініатюрні переваги кільцевої мережевої шафи SF6, але й повністю вирішує проблему захисту навколишнього середовища, представляючи майбутній напрямок розвитку.

2. Відмінна надійність

Усі ключові компоненти Deyan Ring Network Cabinet пройшли суворі типові випробування та заводські інспекції, щоб забезпечити стабільну роботу кожного продукту в найсуворіших умовах. Його основні комутаційні компоненти використовують всесвітньо відомі бренди, а його механічний термін служби може досягати понад 10 000 разів, що набагато перевищує вимоги національного стандарту.

3. Ідеальний захист безпеки

Конструкція Deyan Ring Network Cabinet повністю враховує безпеку операторів:

-Усі струмоведучі частини під високою напругою загерметизовані в заземленому металевому корпусі

- Оснащений пристроєм скидання тиску, який може спрямовано скинути тиск у разі внутрішньої несправності

- З ідеальною функцією блокування з п'ятьма надійними блокуваннями для запобігання неправильній роботі

- Кабельну кімнату можна обладнати живими індикаторами та індикаторами несправностей для легкого обслуговування

4. Інтелектуальна конфігурація

Мережева шафа Deyan Ring може бути обладнана інтелектуальними терміналами для реалізації:

- Віддалений моніторинг і експлуатація

- Автоматичне виявлення несправностей, локалізація та ізоляція

-Моніторинг параметрів навколишнього середовища, таких як температура та вологість, у реальному часі

- Онлайн-моніторинг часткового розряду, раннє попередження про несправності ізоляції

- Підтримка кількох протоколів зв'язку, легкий доступ до системи автоматизації розподілу

5. Адаптація до різних сценаріїв застосування

Deyan Ring Network Cabinet пропонує різноманітні конфігураційні рішення для задоволення різноманітних вимог додатків:

-Стандартний тип: підходить для загальних розподільних станцій

- Компактний: підходить для підземних розподільних приміщень з обмеженим простором

-Зовнішній тип: ступінь захисту IP54, можна встановити безпосередньо на вулиці

- Висотний тип: підходить для районів вище 2000 метрів над рівнем моря

- Тип захисту від забруднення: підходить для сильно забруднених середовищ, таких як хімічна промисловість і прибережні райони

Мережеві шафи Deyan Ring широко використовуються по всій країні та накопичили багатий інженерний досвід:

Case 1: Проект електропостачання великого комерційного комплексу

Проект вимагає високої надійності електропостачання та обмеженого простору в розподільчому приміщенні. Deyan пропонує компактне рішення для кільцевої мережевої шафи SF6, яке використовує метод підключення до мережі з подвійним кільцем для досягнення високої надійності електропостачання. У той же час, завдяки невеликому об'єму шафи, він ідеально вписується в вузький простір розкладної.

Кейс 2: Проект реконструкції розподільчої мережі в індустріальному парку

Оригінальна система електропостачання в парку стара і часто виходить з ладу. Deyan пропонує інтелектуальне рішення для кільцевої мережі. Усі кільцеві мережеві шафи оснащені електричними робочими механізмами та інтелектуальними терміналами, які реалізують дистанційний моніторинг та автоматичну ізоляцію несправностей, значно підвищують надійність електропостачання та зменшують навантаження на експлуатацію та технічне обслуговування.

Кейс 3: Проект електропостачання прибережного хімічного підприємства

Підприємство розташоване на березі моря, і навколишнє середовище є дуже корозійним. Deyan надає спеціальну мережеву шафу з кільцевим захистом від забруднень. Усі відкриті частини виготовлені з нержавіючої сталі, а ключові внутрішні компоненти покриті тристійкою фарбою, щоб ефективно протистояти корозії соляних бризок і забезпечити тривалу стабільну роботу обладнання.

4. Практичний посібник із придбання кільцевих мережевих шаф

4.1 Чіткі потреби, індивідуальні

Перш ніж придбати кільцеву мережеву шафу, ви повинні спочатку уточнити свої реальні потреби:

Вимоги до джерела живлення: загальне чи важливе навантаження? Чи буде потрібно подвійне перемикання живлення?

Вимоги до потужності: Яке поточне навантаження? Яке зростання навантаження очікується в найближчі кілька років?

Обмеження простору: який розмір місця встановлення? Чи буде місце для розширення?

Обсяг бюджету: це одноразова інвестиція чи врахування витрат протягом усього життєвого циклу?

4.2 Вибір технічної схеми

Виберіть відповідне технічне рішення відповідно до потреб:

Спосіб ізоляції: ізоляцію газу SF6 можна вибрати в загальних місцях; Для місць з жорсткими екологічними вимогами можна вибрати екологічно чисту газоізоляцію; Для місць, які є чутливими до витрат і мають багато простору, повітряна ізоляція є варіантом.

Спосіб підключення: визначте кількість вхідних і вихідних блоків відповідно до потреб. Поширеними є один вхід і один вихід, один вхід і два вихід, один вхід і три вихід тощо.

Режим захисту: виберіть захист запобіжником або автоматичним вимикачем відповідно до вимог захисту системи.

4.3 Перевірка постачальника

При виборі постачальників слід враховувати різні аспекти:

Кваліфікація підприємства: чи має воно відповідну ліцензію на виробництво та звіт про випробування типу?

Виробнича потужність: який масштаб виробництва, рівень обладнання та контроль процесу?

Система якості: чи пройшла вона сертифікацію ISO9001 та інші системи управління якістю?

Технічна сила: чи є у вас незалежні дослідження та можливості розробки? Чи є якась запатентована технологія?

Післяпродажне обслуговування: чи існує повна сервісна мережа? Як швидко реагує?

4.4 Перевірки на місці та відвідування справ

Те, що робиться на папері, завжди дрібне, і я ніколи не знаю, що цю справу потрібно практикувати. Якщо є умови, найкраще:

Відвідування виробничої бази: перевірка виробничого процесу та управління якістю на місці.

Відвідайте робочий сайт: дізнайтеся про продуктивність продукту в реальній експлуатації.

Спілкування з користувачами: прислухайтеся до досвіду та пропозицій існуючих користувачів.

4.5 Технічні переговори та підписання контракту

На стадії технічних переговорів слід уточнити наступне:

Технічні параметри: усі технічні параметри мають бути чітко прописані в договорі.

Критерії прийняття: уточніть метод прийняття та критерії кваліфікації.

Зміст навчання: предмет навчання, час навчання, зміст навчання.

Гарантійний термін: Скільки триває гарантійний термін? На які частини поширюється гарантія?

Поставка запчастин: Термін поставки запчастин та ціна.

Розділ 5: Застереження щодо встановлення та обслуговування

5.1 Точки встановлення

Від якості монтажу кільцевої мережевої шафи безпосередньо залежить надійність її роботи:

Виготовлення фундаменту: фундамент повинен бути рівним і міцним, відповідно до проектних вимог.

Контроль навколишнього середовища: місце установки повинно бути чистим, а відносна вологість не повинна бути надто високою.

Процес монтажу: Підйом, зрощення і кріплення виконуються строго по інструкції.

З’єднання кабелю: кабельний термінал має бути виготовлений стандартизованим способом, щоб забезпечити хороший контакт.

5.2 Введення в експлуатацію та випробування

Після завершення монтажу необхідні комплексні пусконалагоджувальні роботи та випробування:

Перевірка ізоляції: виміряйте опір ізоляції та виконайте перевірку витримуваної напруги промислової частоти.

Перевірка механічної роботи: перевірте, чи перемикач гнучкий і чи надійне блокування.

Перевірка функції захисту: Перевірте, чи правильне значення налаштування захисту та надійність дії.

5.3 Поточне технічне обслуговування

Гарне обслуговування може подовжити термін служби мережевої шафи з довгим кільцем:

Регулярна перевірка: Перевіряйте наявність ненормальних звуків і запахів, спостерігайте за станом індикаторів.

Регулярне очищення: тримайте поверхню ізоляційних частин чистою, щоб запобігти спалаху забруднення.

Технічне обслуговування механізму: Змастіть робочий механізм відповідно до вимог інструкції.

Електричний тест: профілактичний тест проводиться регулярно, щоб вчасно виявити приховані небезпеки.

Висновок: Вибирайте надійного партнера для забезпечення безпеки споживання електроенергії

Хоча шафа кільцевої мережі невелика, відповідальність велика. Це ніби «транспортний вузол» розподільної мережі, що спрямовує потік електроенергії та охороняє надійність електропостачання. Вибір якісної кільцевої мережевої шафи – це не лише вибір обладнання, а й вибір надійного партнера, який зможе забезпечити довгострокову технічну підтримку та обслуговування.

Завдяки передовій технології, надійній якості та бездоганному обслуговуванню мережева шафа Deyan Ring стала улюбленою маркою багатьох інженерних проектів. Незалежно від того, чи є ви інженером енергетики, керівником проекту чи відповідальним за електротехнічні питання підприємства, вибір Deyan означає вибір бути впевненим.

Сьогодні, коли енергосистема стає дедалі складнішою, а вимоги до надійності електропостачання стають дедалі вищими, хороша кільцева мережева шафа може позбавити вас від незліченних турбот. Я сподіваюся, що ця стаття допоможе вам повністю зрозуміти шафу кільцевої мережі та прийняти мудрі рішення в процесі покупки. Давайте разом з Деяном побудуємо безпечну, надійну та інтелектуальну мережу розподілу електроенергії!
