Що робить головний розподільчий пристрій змінного струму в металевому корпусі надійним для сучасного розподілу електроенергії?

Головний розподільний пристрій змінного струму в металевому корпусіце компактне рішення для розподілу середньої напруги, розроблене для підвищення безперервності живлення, безпеки експлуатації, ізоляції несправностей та ефективності установки. Завдяки поєднанню функцій комутації, захисту, ізоляції та заземлення всередині металевого корпусу це обладнання особливо підходить для міських розподільчих мереж, промислових об’єктів, комерційних будівель, інфраструктурних проектів і застосувань у відновлюваних джерелах енергії. У цьому посібнику пояснюється його структура, принцип роботи, основні технічні параметри, функції безпеки, сценарії застосування та практичні міркування щодо вибору правильної конфігурації.

Зміст

• 1. Розуміння головного розподільного пристрою змінного струму в металевому корпусі
• 2. Чому це важливо для розподілу середньої напруги?
• 3. Яка структура розподільного пристрою?
  • Компоненти комутації та захисту
  • Відсіки для кабелю та підключення
  • Металевий корпус і дизайн безпеки
• 4. Як працює кільцева магістральна система?
• 5. Які технічні параметри мають найбільше значення?
• 6. Ключові переваги для проектів з розподілу електроенергії
• 7. Де це зазвичай використовується?
• 8. Що покупці повинні перевірити перед замовленням?
• 9. Рекомендації щодо встановлення, експлуатації та технічного обслуговування
• 10. Конфігурації з повітряною та газовою ізоляцією
• 11. Часті запитання
• 12. Висновок

1. Розуміння головного розподільного пристрою змінного струму в металевому корпусі

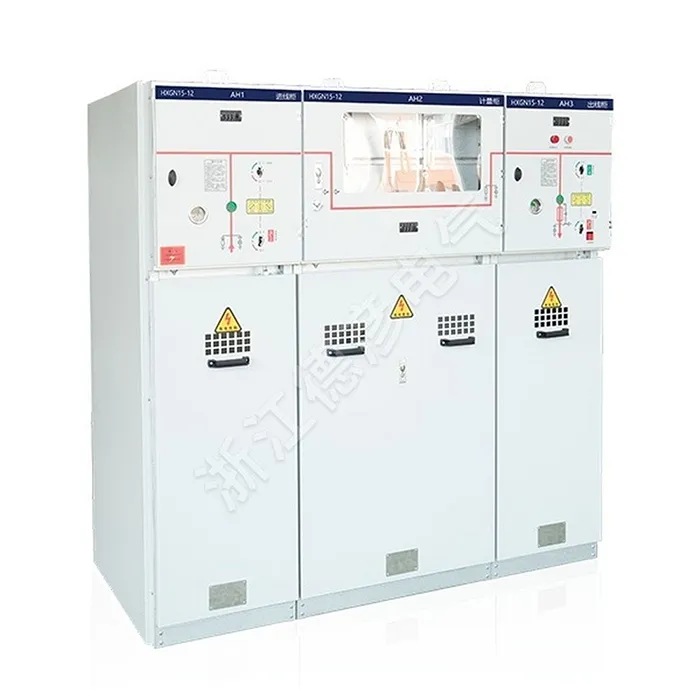

Кільцевий головний розподільний пристрій змінного струму в металевому корпусі — це електричний розподільний пристрій середньої напруги, призначений для прийому, розподілу, комутації, ізоляції та захисту електроенергії в кільцевій або радіальній розподільній мережі. Він розміщує відповідне комутаційне та захисне обладнання всередині заземленого металевого корпусу, створюючи компактне та організоване рішення для застосувань середньої напруги.

Відповідно до IEC 62271-200 розподільні пристрої змінного струму в металевому корпусі охоплюють обладнання з номінальною напругою понад 1 кВ і до 52 кВ включно. Кільцеві головні блоки є однією з практичних форм цього обладнання та широко пов’язані з кабельними розподільними системами середньої напруги.

Термін «кільцева магістраль» описує мережеве розташування, а не просто саму шафу. У типовій кільцевій мережі електроенергія може досягати точки розподілу з двох напрямків. Якщо на ділянці кабелю виникає несправність, уражену ділянку можна ізолювати, а решта мережі продовжує отримувати живлення через альтернативний маршрут.

Для власників проектів ця архітектура вирішує одне з найважливіших завдань розподілу: підтримання електричних послуг, одночасно контролюючи розмір обладнання, складність роботи та ризики безпеки.

2. Чому це важливо для розподілу середньої напруги?

Сучасні електромережі повинні витримувати зростаючі навантаження, зберігаючи при цьому надійне обслуговування. Промислові підприємства, комерційні комплекси, лікарні, транспортні засоби, центри обробки даних і установки відновлюваних джерел енергії не завжди можуть терпіти тривалі перебої в електропостачанні.

Правильно сконструйована кільцева магістральна система має кілька переваг:

• Безперервність постачання:Конфігурація кільця може забезпечити альтернативний шлях живлення після ізольованої несправності.
• Локалізація проблем:Оператори можуть від’єднати постраждалу ділянку без непотрібного відключення всієї розподільчої мережі.
• Компактна установка:Інтегроване комутаційне обладнання зменшує займану площу порівняно з деякими звичайними механізмами.
• Безпека експлуатації:Металеві корпуси, механізми заземлення, блокування та індикація положення допомагають зменшити експлуатаційні ризики.
• Гнучка конфігурація:Відповідно до вимог проекту можуть бути розроблені різні комбінації вимикачів навантаження, автоматичних вимикачів, запобіжників, трансформаторів струму, трансформаторів напруги та заземлювачів.

Ці характеристики роблять кільцеві головні розподільні пристрої особливо цінними там, де простір обмежений, а безперервність електричного обслуговування є головним пріоритетом конструкції.

3. Яка структура розподільного пристрою?

Хоча конфігурації відрізняються залежно від виробника та класу напруги, типовий кільцевий головний розподільний пристрій змінного струму в металевому корпусі об’єднує кілька функціональних секцій. Розуміння цих розділів допомагає покупцям більш точно оцінювати технічні пропозиції.

Компоненти комутації та захисту

Комутаційна секція може включати вимикачі навантаження, вакуумні вимикачі, комбінації запобіжників і вимикачів, роз’єднувачі та заземлювачі. Відповідне розташування залежить від того, чи призначене обладнання головним чином для перемикання фідерів, захисту трансформатора, переривання несправностей або комбінації цих функцій.

Вимикач навантаження, як правило, призначений для перемикання нормального струму навантаження, тоді як автоматичний вимикач забезпечує більш повну можливість переривання несправності. Якщо використовуються запобіжники, комбінація вимикача та запобіжника може забезпечити захист трансформатора та фідера в межах відповідного діапазону застосування.

З цієї причини покупці ніколи не повинні оцінювати шафу просто за номінальним струмом. Повна філософія захисту повинна відповідати трансформатору, фідеру, кабелю та системі захисту вище/вниз.

Відсіки для кабелю та підключення

Кабельний відсік забезпечує інтерфейс між розподільним пристроєм і зовнішньою мережею середньої напруги. Залежно від конструкції він може містити кабельні наконечники, заземлювачі, трансформатори струму, трансформатори напруги, компоненти захисту від перенапруг або інші аксесуари.

Правильна сумісність кабелю є важливою. Необхідний розмір кабелю, тип завершення, рівень ізоляції, відстань між фазами та спосіб монтажу повинні бути підтверджені до виробництва обладнання.

Металевий корпус і дизайн безпеки

Металевий корпус відокремлює компоненти під напругою від навколишнього середовища та створює певну механічну структуру для внутрішнього обладнання. Правильне розподілення також може допомогти обмежити наслідки внутрішніх несправностей.

Ще однією важливою особливістю є механізми блокування. Механічні або електричні блокування можуть допомогти запобігти небезпечним діям, таким як замикання заземлювача, коли ланцюг під напругою залишається підключеним.

Для установок підвищеного ризику класифікацію внутрішньої дуги та механізми скидання тиску слід розглядати як частину загального проекту безпеки. Деякі комерційно доступні системи RMU визначають характеристики внутрішньої дуги відповідно до визначених умов випробування, демонструючи, чому точну класифікацію слід перевіряти, а не припускати.

4. Як працює кільцева магістральна система?

Основний принцип роботи простий. Декілька розподільних пунктів підключені через закільцовану мережу середньої напруги. Кожен кільцевий головний блок керує ділянкою мережі та може забезпечувати з’єднання з трансформатором або вихідним навантаженням.

Під час нормальної роботи мережа може працювати з визначеною відкритою точкою або іншою конфігурацією, схваленою утилітою. У разі пошкодження кабелю оператори або автоматизована система захисту можуть ідентифікувати та ізолювати уражену ділянку. Працездатні частини мережі можуть залишатися під напругою від доступного шляху живлення.

Таке розташування не означає, що кожне кільце автоматично забезпечує безперебійне живлення. Фактична безперервність залежить від дизайну мережі, координації захисту, процедур перемикання, автоматизації, резервування та робочих вимог утиліти.

З цієї причини якість загальної схеми розподілу так само важлива, як і сам розподільчий пристрій.

5. Які технічні параметри мають найбільше значення?

Вибір обладнання, заснованого лише на напрузі та струмі, може створити серйозні проблеми в проекті. Повна технічна специфікація повинна враховувати електричні, механічні параметри, параметри навколишнього середовища та параметри безпеки.

IEC 62271-200 є особливо актуальним, оскільки він встановлює вимоги до розподільних пристроїв змінного струму в металевому корпусі та пристроїв керування в межах зазначеного діапазону напруг. Інші стандарти можуть застосовуватися до окремих компонентів, включаючи високовольтні вимикачі, автоматичні вимикачі, комбінації вимикач-запобіжник, роз’єднувачі та заземлювачі.

6. Ключові переваги для проектів з розподілу електроенергії

Компактність

Кільцевий головний розподільчий пристрій розроблено для поєднання кількох розподільних функцій у відносно компактному пристрої. Це особливо корисно на міських підстанціях, комерційних будівлях, промислових підприємствах та інфраструктурних проектах, де площа приміщення дорога.

Покращена операційна гнучкість

Численні функції перемикання дозволяють операторам ізолювати вибрані фідери, трансформатори або кабельні секції відповідно до плану роботи мережі. Це може спростити процедури обслуговування та усунення несправностей.

Покращений захист персоналу

Металеві корпуси, системи заземлення, блокування, відсіки та відповідна класифікація характеристик дуги можуть створити кілька рівнів захисту. Однак ці функції мають бути перевірені відповідно до фактичної документації тестування продукту.

Знижена складність розподілу

Правильно налаштований RMU може інтегрувати перемикання фідерів і захист трансформатора в стандартизованому пакеті. Це може спростити проектування, транспортування, встановлення та введення в експлуатацію порівняно зі складанням кількох окремих компонентів.

Підходить для сучасної інфраструктури

Та сама базова архітектура може підтримувати звичайне розподілення комунальних послуг, а також промислові, комерційні, відновлювані джерела енергії, транспорт та інші програми середньої напруги.

7. Де це зазвичай використовується?

Кільцевий головний розподільний пристрій змінного струму в металевому корпусі підходить для широкого діапазону середовищ розподілу середньої напруги.

• Міський розподіл електроенергії:Компактні підстанції та підземні кабельні мережі.
• Промислові об'єкти:Фабрики, переробні підприємства, склади та виробничі майданчики.
• Комерційні будівлі:Торгові центри, офісні комплекси, готелі та великі комерційні забудови.
• Громадська інфраструктура:Аеропорти, залізничні споруди, лікарні, тунелі та муніципальні проекти.
• Відновлювана енергія:Системи збору та розподілу сонячної та вітрової енергії.
• Житлова забудова:Розподіл середньої напруги для великих громад і житлових проектів.
• Трансформаторні підстанції:Управління вхідним і вихідним фідером і захист трансформатора.

Комерційні та промислові проекти часто віддають перевагу компактним розмірам, надійній комутації, простому обслуговуванню та чіткій координації захисту. Проекти з відновлюваних джерел енергії можуть приділяти додаткову увагу дистанційній роботі, стійкості до навколишнього середовища, моніторингу та автоматизації.

8. Що покупці повинні перевірити перед замовленням?

Придбання розподільних пристроїв середньої напруги – це технічне рішення, а не просто порівняння цін. Перед розміщенням замовлення інженери проекту та групи із закупівель повинні підготувати детальний технічний графік.

1. Перевірте напругу системи.Перевірте вимоги до номінальної та максимальної робочої напруги.
2. Розрахувати струм навантаження.Не вибирайте номінальний струм лише з паспортної таблички трансформатора без урахування фактичних умов експлуатації.
3. Визначте рівень короткого замикання.Номінальні значення короткочасної та пікової стійкості розподільного пристрою повинні відповідати розрахунку несправності мережі.
4. Визначте спосіб захисту.Визначте, чи потрібні для проекту перемикачі навантаження, вакуумні автоматичні вимикачі, запобіжники чи їх комбінація.
5. Перевірте вимоги до кабелю.Слід підтвердити тип кабелю, кінцеву кінцівку, розмір провідника та доступний простір для встановлення.
6. Перегляньте вимоги до блокування.Перевірте необхідну послідовність операцій і логіку безпеки.
7. Підтвердьте умови середовища.Враховуйте температуру, висоту над рівнем моря, вологість, рівень забруднення, сейсмічні умови та середовище встановлення.
8. Вимагайте тестову документацію.Попросіть відповідні звіти про типові випробування, записи про регулярні випробування, сертифікати, креслення та технічні таблиці.
9. Перевірте доступ для обслуговування.Переконайтеся, що оператори можуть безпечно перевіряти, експлуатувати, тестувати та обслуговувати обладнання.
10. Оцініть майбутнє розширення.Якщо можуть знадобитися додаткові фідери, обговоріть модульність і резервну ємність перед виготовленням.

Чітка технічна специфікація на початку проекту може значно зменшити непорозуміння щодо цінових пропозицій, роботи з перепроектування, затримки доставки та проблеми з введенням в експлуатацію.

9. Рекомендації щодо встановлення, експлуатації та технічного обслуговування

Навіть добре сконструйований розподільчий пристрій вимагає правильного монтажу та експлуатації. Встановлення має відбуватися відповідно до затверджених виробником креслень і відповідних електричних правил. Якість кінцевих з’єднань кабелю особливо важлива, оскільки погана кінцева з’єднання може спричинити локальне електричне напруження, перегрів або пошкодження ізоляції.

Перед подачею під напругу проектні групи повинні перевірити механічну роботу, електричні блокування, безперервність заземлення, кабельні з’єднання, налаштування захисту, допоміжні схеми, системи індикації та інші відповідні функції.

Регулярне технічне обслуговування має базуватися на інструкціях виробника та фактичному робочому середовищі. Інтервали перевірок можуть потребувати коригування для сильно забруднених місць, високої вологості, частих перемикань або складних промислових умов.

Для інтелектуальних систем розподілу можна також розглянути додаткові функції моніторингу та дистанційного керування. Ці функції можуть покращити оперативну видимість і підтримувати швидшу реакцію на ненормальні умови за належної інтеграції з архітектурою керування сайтом.

10. Конфігурації з повітряною та газовою ізоляцією

Кільцеві головні розподільні пристрої можуть бути розроблені з використанням різних технологій ізоляції. Конфігурації з повітряною ізоляцією використовують повітря як основне ізоляційне середовище, тоді як конструкції з газовою ізоляцією розміщують важливі компоненти в замкнутому ізоляційному середовищі. Рішення із твердою ізоляцією також доступні в деяких асортиментах продукції.

Найкраща конфігурація залежить від середовища проекту, а не від універсальної «найкращої» технології. Покупці повинні оцінити простір, філософію технічного обслуговування, вимоги до навколишнього середовища, життєвий цикл, місцеві правила та наявні докази випробувань виробника.

11. Часті запитання

Що таке головний розподільний пристрій змінного струму в металевому корпусі?

Це розподільчий пристрій середньої напруги, укладений у металевий корпус і призначений головним чином для комутації, ізоляції, захисту та розподілу в кільцевих або радіальних мережах електроживлення.

Який діапазон напруг зазвичай асоціюється з кільцевим головним розподільним пристроєм?

Багато комерційних продуктів RMU розроблено для мереж середньої напруги, таких як системи 11 кВ, 12 кВ або 24 кВ, тоді як інші конфігурації можуть охоплювати додаткові класи напруги. Правильний рейтинг завжди повинен відповідати мережі проекту.

Чи запобігає кільцевий головний блок перебоям у електроживленні?

Жодне обладнання не зможе усунути будь-який збій. Однак кільцева схема може покращити безперервність живлення, дозволяючи ізолювати несправну ділянку, тоді як здорові секції можуть залишатися під напругою через альтернативний шлях живлення.

Чим вимикач навантаження відрізняється від автоматичного вимикача?

Перемикач навантаження в першу чергу призначений для перемикання нормального струму навантаження в межах заданої можливості. Автоматичний вимикач призначений для переривання струмів замикання, а також для виконання нормальних функцій перемикання в межах номінальної продуктивності. Схема захисту повинна визначати, який пристрій підходить.

Чому IEC 62271-200 важливий?

IEC 62271-200 визначає вимоги до розподільних пристроїв змінного струму в металевому корпусі для номінальної напруги вище 1 кВ і до 52 кВ включно. Він надає важливу довідкову інформацію для оцінки конструкції, тестування та продуктивності відповідного обладнання.

Чи можна використовувати кільцевий головний розподільний пристрій поза приміщенням?

Так, зовнішні версії можуть бути розроблені з відповідним захистом корпусу та стійкістю до навколишнього середовища. Однак встановлення на відкритому повітрі вимагає особливої ​​уваги до вологості, температури, пилу, корозії, впливу сонячних променів та умов на місці.

Які документи повинен вимагати покупець у виробника?

Залежно від проекту корисна документація може включати технічну таблицю, однолінійну схему, загальне креслення, схему з’єднання, документацію про типові випробування, записи про регулярні випробування, інструкцію з монтажу, інструкцію з експлуатації та відповідні сертифікати.

Як вибрати правильний кільцевий головний розподільний пристрій?

Почніть із напруги мережі, постійного струму, рівня несправності, філософії захисту, конфігурації кабелю, вимог до ізоляції, умов навколишнього середовища, місця для установки, вимог безпеки та відповідних стандартів. Потім ці параметри повинні бути узгоджені з перевіреною конфігурацією продукту виробника.

12. Висновок

Кільцевий головний розподільний пристрій змінного струму в металевому корпусі відіграє важливу роль у сучасному розподілі середньої напруги, оскільки він поєднує в собі компактну конструкцію, контрольоване перемикання, ізоляцію пошкоджень, заземлення та функції захисту в інтегрованому вузлі. Його цінність особливо очевидна в мережах, де важливі безперервність постачання, обмежений простір для встановлення, експлуатаційна безпека та спрощена архітектура розподілу.

Для інженерів і груп із закупівель найнадійнішим підходом є вибір обладнання відповідно до повної електричної системи, а не зосередження на одній специфікації, такій як номінальний струм або розмір шафи. Рівень напруги, струм пошкодження, координація ізоляції, стратегія захисту, умови навколишнього середовища, продуктивність внутрішньої дуги, розташування кабелю, блокування, тестування та майбутнє розширення повинні розглядатися разом.

Zhejiang Deyan Electric Co., Ltd.може підтримувати проекти з розподілу електроенергії середньої напруги за допомогою професійно налаштованого електричного обладнання та проектно-орієнтованих технічних рішень. Незалежно від того, чи йдеться про розподіл у містах, промислове електропостачання, комерційну інфраструктуру чи застосування відновлюваних джерел енергії, вибір правильно підібраної конфігурації розподільного пристрою є основою безпечної та надійної роботи.

Потрібен відповідний кільцевий розподільний пристрій змінного струму в металевому корпусі для вашого проекту?Поділіться своїм рівнем напруги, номінальним струмом, вимогами до короткого замикання, середовищем встановлення та конфігурацією мережіZhejiang Deyan Electric Co., Ltd.обговорити відповідне технічне рішення. Щодо технічних характеристик продукту, консультацій щодо проекту та індивідуальних вимог,зв'яжіться з намиі дозвольте нашій команді допомогти вам створити надійну розподільну систему середньої напруги.
