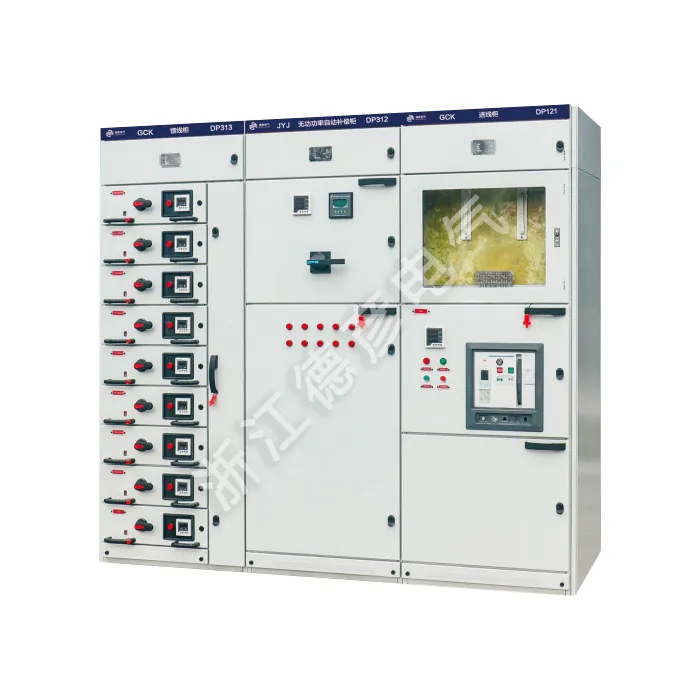

Контур розсувної розподільчої шафи шляхом вилучення

Deyan Electric є професійним постачальником з багатим досвідом виробництва промислових електроприладів. Розсувна розподільна шафа Outline by extraction має модульну висувну конструкцію з номінальною робочою напругою до 660 В. Його розділена структура забезпечує безпечну роботу, а стандартизовані функціональні блоки забезпечують гнучку конфігурацію для розподілу електроенергії та керування двигуном.

Надіслати запит

Опис продукту

Витягувальна розподільна шафа Outline шляхом витяжки широко використовується на електростанціях, металургійних прокатних заводах, нафтохімічних заводах, легкій промисловості та текстильних фабриках, у портах і доках, готелях і гостьових будинках тощо, як система розподілу для трифазних чотирьох- чи п’ятипровідних систем змінного струму з напругою 380 В або 660 В, частотою 50 Гц, номінальним струмом 5000 А або менше, для живлення та централізованого керування двигунами.

Розсувна розподільна шафа Outline by extraction пройшла комплексні типові випробування та отримала сертифікат CCC. Це високоякісна зібрана низьковольтна розподільна шафа, яка відповідає наступним стандартам:

Національний стандарт GB7251.1-2005 «Корпуси низьковольтних розподільних пристроїв» і міжнародний стандарт IEC60439.1-1992 «Низьковольтні розподільні пристрої та контрольне обладнання».

Параметр продукту (специфікація)

Категорія	Специфікація
Основні параметри
Номінальна робоча напруга	400В / 660В
Номінальна напруга ізоляції	690В
Номінальна частота	50 Гц
Електричні характеристики
Номінальний струм головної шини	≤5000A
Піковий витримуваний струм	176 кА (протягом мінімум 0,1 с)
Струм короткочасної витримки	100 кА (протягом мінімум 1 с)
Ступінь захисту
Корпус	IP30 (стандарт)
Внутрішні відділення	IP40 (для функціональних блоків)
Механічні властивості
Механічне життя	Механізм витягування: ≥1000 операцій
	Автоматичний вимикач: ≥10 000 операцій
Відповідність стандартам	IEC 61439-1/2, GB 7251.1
Екологічні умови
Температура навколишнього середовища	від -5°C до +40°C
Відносна вологість	≤95% (без конденсації)
Висота	≤2000м
Основні компоненти
Автоматичні вимикачі	Сумісний із стандартними автоматичними вимикачами в литому корпусі
Пристрої захисту	Підтримує різні цифрові реле та пристрої моніторингу
Особливості
Система блокування	Механічні та електричні блокування для безпечної роботи
спілкування	Додатковий інтерфейс зв'язку (Modbus, Profibus)

Особливості продукту та застосування

Розширений модульний висувний дизайн

Комплексна система захисту безпеки

Високі електричні параметри

Надійна структурна цілісність

Можливість гнучкого налаштування

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач
