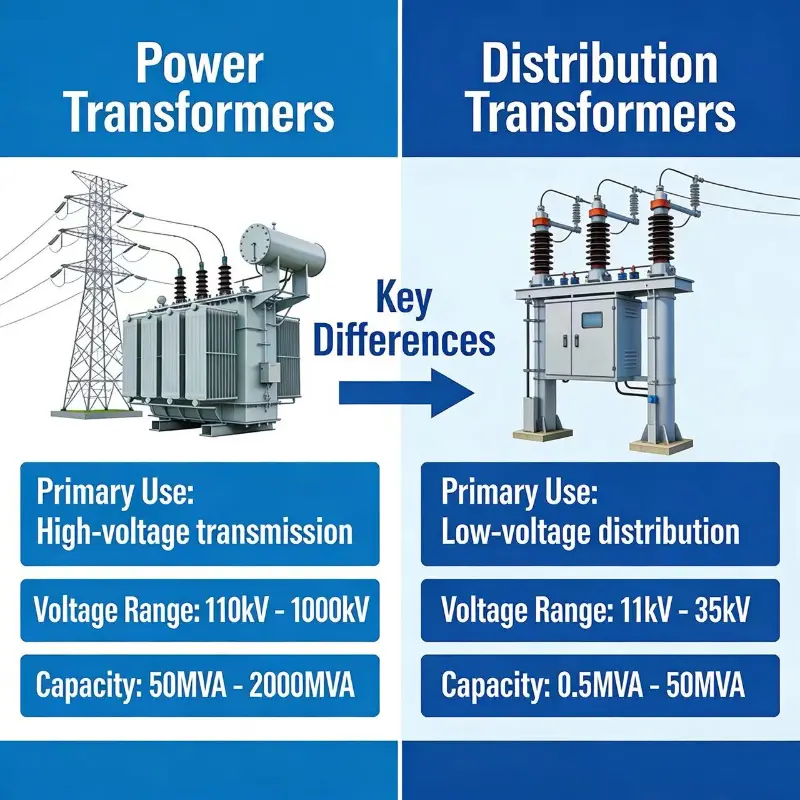

Чим відрізняється силовий трансформатор від розподільного?

Силові трансформатори підключаються в основному до мережі передачі, де вони в основному використовуються при вищій напрузі, тоді як розподільні трансформатори використовуються в кінці розподілу, отже, вони завжди стикаються з низькими рівнями напруги.

Тепер переходимо до розбіжностей

1. Оскільки вони використовуються в мережі передачі, вони, як правило, працюють при > 33 KV, тоді як розподільні трансформатори, як правило, підключаються до < 33 KV.

2. Завдяки вищій номінальній напрузі рівень ізоляції силових трансформаторів дуже високий, тоді як розподільних трансформаторів низький.

3. Коливання навантаження менші в силових трансформаторах, тоді як вони більші в розподільних, оскільки вони безпосередньо підключені до навантаження.

4. Силові трансформаторирозроблені таким чином, що вони можуть витримувати втрати міді та заліза протягом 24 годин, тому їх механізм охолодження є дуже потужним, тоді як у розподільних трансформаторах втрати міді відбуваються на основі циклу навантаження, тоді як втрати заліза завжди присутні.

5. При проектуванні силових трансформаторів стежать за тим, щоб його втрати CU при повному навантаженні були меншими. У той час як у розподільних трансформаторах втрати заліза мінімальні.

6. У силових трансформаторах номінальні характеристики вищі, тому ми використовуємо серцевину вищої якості як сталевий сердечник CRGO, тоді як у розподільних трансформаторах використовується аморфна сталь.

7. Оскільки CRGO STEEL може переносити більше потоку на одиницю ваги, отже, питома вага силових трансформаторів менша, ніж у розподільних трансформаторів.

8. Силові трансформатори призначені для досягнення максимального ККД при повному навантаженні. Отже, відповідно до умови максимальної ефективності - втрати міді при повному навантаженні силових трансформаторів = втрати заліза.

· У той час як у розподільних трансформаторах ми приймаємо, що він навантажений до 70 - 75 відсотків номінальної потужності як середній, отже, він розроблений для досягнення максимальної ефективності при 70 - 75 відсотках, отже, відповідно до формули максимального ККД -

втрати міді при повному навантаженні = 2* втрати заліза.

Формула для максимальної ефективності в трансформаторах (x ^2 * cu втрата = втрата заліза), де x є навантаженням трансформатора.

1. Отже, для силових трансформаторів навантаження становить 100%, отже, втрати Cu = втрати заліза.

2. Для розподільних трансформаторів навантаження становить 70%, отже, 0,7 ^ 2 * втрати Cu = втрати заліза, отже, втрати Cu = 2 * втрати заліза.
