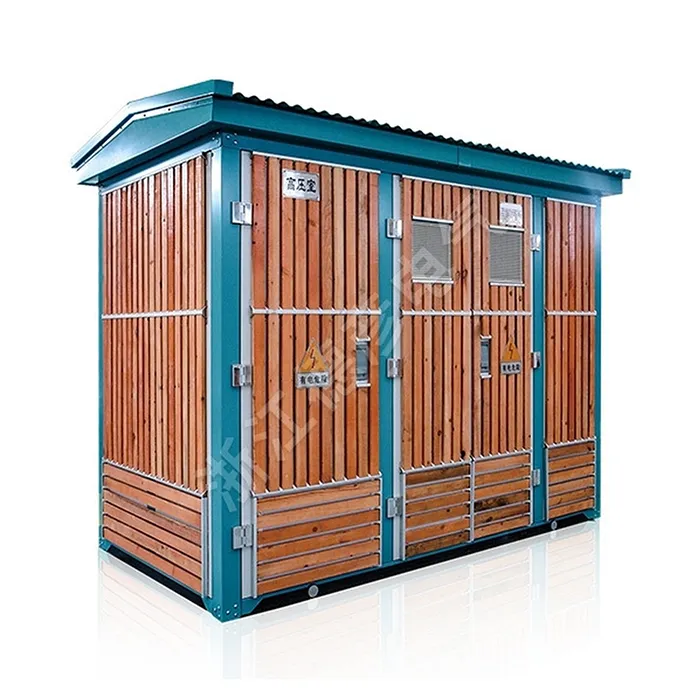

Збірна підстанція високої/низької напруги

Deyan Electric є професійним постачальником з багатим досвідом виробництва промислових електроприладів. Збірна підстанція високої/низької напруги — це компактне, повністю закрите та пройшло типові випробування рішення для розподілу електроенергії від 12 кВ до 400 В. Цей блок «plug-and-play» об’єднує трансформатор, розподільний пристрій високого/низького напруги та системи керування в єдиному, міцному та захищеному від погодних умов корпусі. Він забезпечує надійне енергопостачання, підвищену безпеку та ідеально підходить для швидкого розгортання в міських, промислових і комерційних умовах.

Надіслати запит

Опис продукту

Збірні підстанції високої/низької напруги широко використовуються в модернізації міської електромережі, житлових громадах, висотних будинках, промислових і гірничодобувних об’єктах, готелях, торгових центрах, аеропортах, залізницях, нафтових родовищах, доках, шосе та тимчасових енергетичних об’єктах для внутрішнього та зовнішнього застосування.

Збірна підстанція високої/низької напруги — це повністю інтегроване, компактне рішення для перетворення середньої напруги (наприклад, 12 кВ або 40,5 кВ) на низьку напругу (400 В). Цей модуль «plug-and-play» поєднує в собі трансформатори, комутаційні пристрої високого/низького напруги та системи керування в надійному корпусі, захищеному від атмосферних впливів. Він забезпечує надійний розподіл електроенергії, забезпечує швидке розгортання на місці з мінімальними будівельними роботами та ідеально підходить для міських, промислових і відновлюваних джерел енергії.

Параметр продукту (специфікація)

● Технічні характеристики перемикача навантаження

Серійний номер	Ім'я	одиниця	Перемикач навантаження ФКН12-12	FZN25-12 Вакуумний вимикач навантаження
1	Номінальна напруга	кВ	10
2	Максимальна робоча напруга	кВ	12
3	Номінальна частота	Гц	50
4	Номінальний струм	A	630
5	Номінальний струм розривного навантаження	A	630
6	Струм термічної стабільності (RMS)	кА/с	20/2	20/4
7	Струм динамічної стабільності	кА	50	50
8	Струм замикання короткого замикання (піковий)	КА	50	50
9	Цикли відключення при повному навантаженні	друге	20	10000
10	Механічне життя	друге	2000	10000
11	1 хв Витримувана напруга промислової частоти (фаза-фаза та фаза-земля)	кВ	42	42
12	Напруга грозового імпульсу (відносно та до землі)	кВ	75	75

● Технічні характеристики високовольтних запобіжників

Серійний номер		Номінальна напруга (кВ)	Струм розриву (A)	Струм розриву (KA)	Номінальний запобіжник (A)
Модель Великобританії	Вітчизняна модель	Номінальна напруга (кВ)	Струм розриву (A)	Струм розриву (KA)	Номінальний запобіжник (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Примітка: залежить від того, чи встановлено фіксатор. N означає, що ударник відсутній, A означає наявність ударника.

Серійний номер	Тип пристрою відключення	Номінальний струм розчіплювача А	Розривна здатність кА (AC 380 В)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Теплоелектромагнітні або електронні	1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000		630,800,1000,1250,1600,2000	65 (80)
CW1-3200	Розумний	2000, 2500, 3200	100

Особливості продукту та застосування

Компактний інтегрований дизайн "Plug-and-Play".

Міцний і атмосферостійкий корпус

Висока безпека та надійність

Чудова продуктивність трансформатора

Гнучка конфігурація та просте обслуговування

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач

High/Low Voltage Prefabricated Substation
