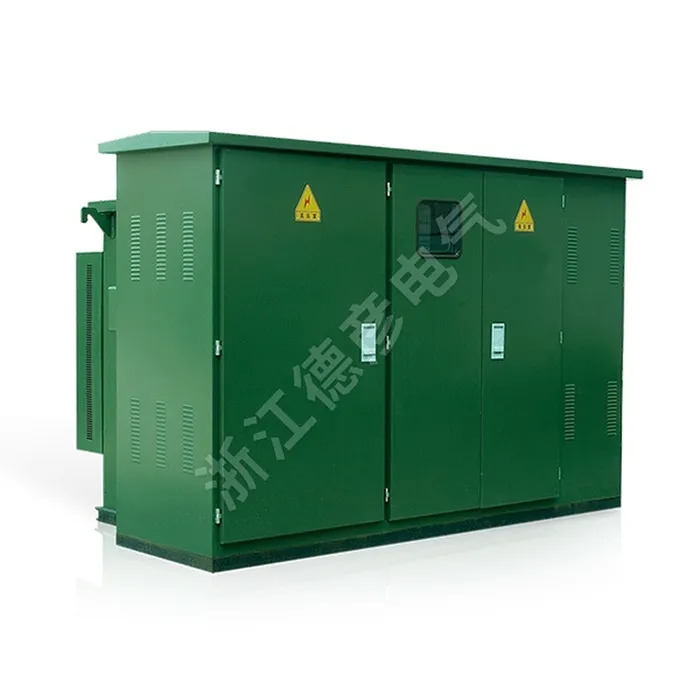

Збірна підстанція коробчатого типу в американському стилі

Deyan Electric є професійним постачальником з багатим досвідом виробництва промислових електроприладів. Збірна підстанція коробчатого типу в американському стилі — це компактне, повністю інтегроване рішення для розподілу електроенергії 10-35 кВ. Він має захищений від несанкціонованого втручання та атмосферостійкий сталевий корпус із класичним естетичним дизайном. Цей блок «plug-and-play» поєднує високовольтний кільцевий головний блок, трансформатор із малими втратами та низьковольтний розподільний пристрій в єдину надійну систему. Він забезпечує надійну роботу, простий монтаж і ідеально підходить для громадських приміщень, житлових районів і промислових застосувань.

Надіслати запит

Опис продукту

Збірна коробчаста підстанція в американському стилі використовує передові міжнародні технології, але пристосована до домашніх умов. Збірна коробчаста підстанція в американському стилі має компактну конструкцію, легку установку та обслуговування, низький рівень шуму, низькі втрати, захист від крадіжки, високу здатність до перевантаження та комплексні засоби захисту. Він підходить для нових житлових районів, зелених смуг, парків, вокзалів, готелів, будівельних майданчиків, аеропортів тощо

Параметр продукту (специфікація)

Серійний номер	Ім'я	одиниця	Технічні характеристики
1	Номінальна напруга	кв	10/0,4 (високий тиск/низький тиск)
2	Максимальна робоча напруга	кв	12 (Сторона високої напруги)
3	Номінальна частота	Гц	50
4	Номінальна потужність	КВА	50-1600
5	1-хвилинна напруга промислової частоти	КВ	35
6	Напруга грозового імпульсу	КВ	75
7	Спосіб охолодження		Самоохолодження в маслі
8	Струм відключення резервного запобіжника високої напруги	кА	50
9	Струм відключення вставного запобіжника	КА	2.5
10	Температура навколишнього середовища	℃	-35-+40
11	Допускається підвищення температури змійовика	k	65
12	Регулювання напруги холостого ходу		±5% або ±2 × 2,5%
13	Рівень шуму	дБ	50
14	Рейтинг захисту		IP43

Таблиця технічних характеристик трансформатора

Завдяки новому сердечнику трансформатора серії S9, який забезпечує низькі втрати, чудову здатність до перевантаження та високу стійкість до короткого замикання. Усі кріпильні елементи оброблені засобами проти ослаблення, що усуває необхідність підйому сердечника. Крім того, також доступні трансформатори серії S10 та S11.

Потужність кВА	Напруга кВ		Позначення групи підключення	Струм холостого ходу %			Струм холостого ходу %			Імпеданс напруги %	S9	S10	S11
Потужність кВА	Високий тиск	Низький тиск	Позначення групи підключення	S9	S10	S11	S9	S9	S11	Імпеданс напруги %	S9	S10	S11
50	10±5% або ±2×2,5%	0.4	Dyn11або Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Особливості продукту та застосування

Інтегрований і компактний дизайн

Масляний сердечник трансформатора

Висока безпека та стійкість до втручання

Попередньо перевірено на надійність

Гнучке встановлення та заземлення

Сайти додатків

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач

American-style Prefabricated Box-Type Substation
