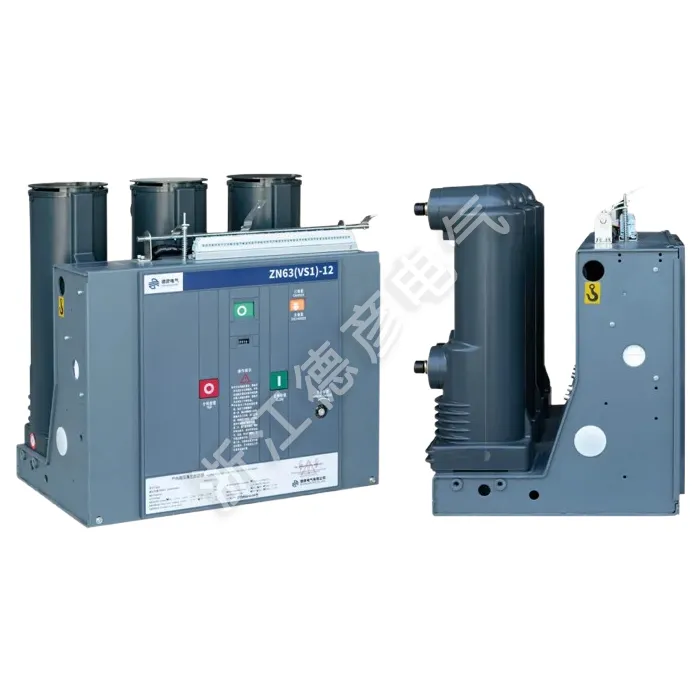

Стаціонарний вакуумний вимикач високої напруги в приміщенні

Deyan Electric є професійним постачальником з багатим досвідом виробництва промислових електроприладів. Стаціонарний високовольтний вакуумний вимикач для внутрішнього використання, призначений для систем напругою 12 кВ. Використовуючи передову технологію вакуумного відключення, він забезпечує надійне відключення струму, мінімальне обслуговування та підвищену безпеку. Компактний і універсальний, він ідеально підходить для розподілу електроенергії та захисту в різних промислових і комунальних програмах.

Надіслати запит

Опис продукту

Стаціонарний внутрішній вакуумний вимикач — це трифазний внутрішній розподільний пристрій змінного струму 50 Гц, 12 кВ. Він підходить для контролю та захисту промислових підприємств, електростанцій, підстанцій та електричних об'єктів, а також підходить для місць частої експлуатації. Привід і корпус автоматичного вимикача інтегровані. Він може бути сконструйований як стаціонарна інсталяційна одиниця або оснащений спеціальним приводним механізмом для формування висувного блоку для використання. Основна частина ланцюга стаціонарного внутрішнього вакуумного вимикача може мати інтегрований затверділий клемний полюс для досягнення мініатюрності, високої надійності та необхідності обслуговування автоматичного вимикача. Він може бути оснащений шафами-коммутаторами типу KYN28-12(GZS) середнього монтажу, а фіксований тип також може використовуватися в шафах-комутаторах фіксованого типу XGN.

Параметр продукту (специфікація)

Серійний номер	Ім'я		одиниця	дані
1	Номінальна напруга		кВ	12
2	Максимальна робоча напруга		КВ	12
3	Номінальний струм		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номінальний струм відключення короткого замикання (номінальний струм термостабільності - RMS)		КА	20/25	31.5		40
5	Номінальний струм замикання при короткому замиканні (піковий)		КА	50/63	80		100
6	Номінальний піковий струм стійкості (номінальний струм динамічної стабільності - пік)		КА	50/63	80		100
7	Номінальний струм короткого замикання 4S		КА	20/25	31.5		20/25
8	Номінальний рівень ізоляції	Стійкість до робочої напруги (до та після номінального відключення)/1 хв.	КВ	Земля 42 (Перерва 48)
		Витримувана напруга (до та після номінального розриву) / Пікова номінальна напруга грозового імпульсу		Земля 75 (Перерва 85)
9	Номінальний час термічної стабільності		S	4
10	Номінальна робоча послідовність			Роздільний -0,3S - Комбінований -180S - Комбінований
11	Механічне життя		друге	20000
12	Номінальний струм вимикання короткого замикання Кількість розривів		друге	50
13	Робочий механізм Номінальна напруга закриття (DC)		v	AC、DC 110 220
14	Робочий механізм Номінальна напруга відкриття (DC)		v	AC、DC 110 220
15	Контактний зазор		мм	11±1
16	Перехід (довжина стиснення контактної пружини)		мм	3,5±0,5
17	Трифазний час відскоку закриття та відкриття		РС	≤2
18	Час відскоку контакту під час замикання		РС	≤2
19	Середня швидкість підйому		РС	0,9~1,2
	Середня швидкість закриття		РС	0,5-~0,8
20	Час відкриття	При максимальній робочій напрузі	S	≤0,05
21		При мінімальній робочій напрузі		≤0,08
22	Час закриття		S	0.1
23	Опір кожної фази головного кола		мкОм	630 ≤50		1250 ≤ 45
24	Допустима сукупна товщина зносу для рухомих і нерухомих контактів		мм	3

Особливості продукту та застосування

Розширене вакуумне переривання

Стаціонарний і компактний дизайн

Висока безпека та надійність

Пружинний механізм приводу

Універсальний діапазон застосування

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач
