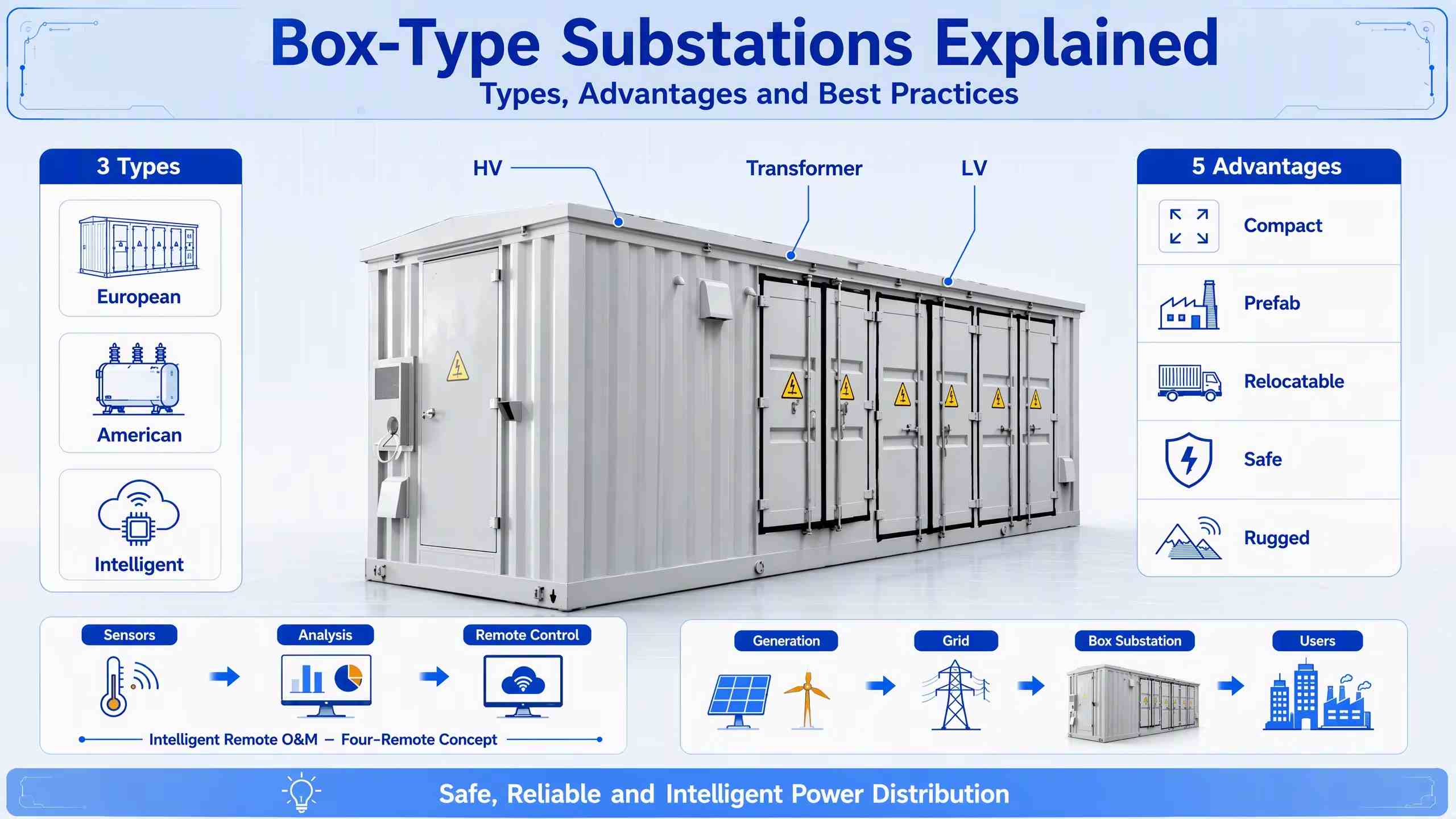

Пояснення коробкових підстанцій: типи, переваги та передовий досвід

Коробчаті підстанції(збірні підстанції) інтегрують високовольтні розподільні шафи, трансформатори та розподільні панелі низької напруги в повністю закриту металеву шафу. Змонтовані на заводах, їх можна ввести в експлуатацію лише за допомогою вбудованого підйому та електропроводки на місці. Завдяки коротким циклам будівництва, невеликій зайнятості землі та повній можливості переміщення вони стали основною альтернативою традиційним підстанціям цивільного будівництва в системах розподілу електроенергії 10–35 кВ.

I. Три основні структурні типи

1. Коробкова підстанція європейського типу (комбінованого типу)
Завдяки розділеній структурі з незалежними окремими камерами для високовольтних, трансформаторних і низьковольтних секцій, він підтримує масляні або сухі трансформатори (50--2500 кВА). Це дозволяє розширювати конфігурації, включаючи компенсацію реактивної потужності, вимірювання та перемикання подвійного джерела живлення. Як найбільш широко застосовуваний тип, він підходить для муніципальних проектів, житлових громад та промислових і комерційних будівель.

2. Коробкова підстанція в американському стилі (збірного інтегрованого типу)
Він має спільну структуру бака, де перемикачі навантаження, запобіжники та сердечник трансформатора розміщені в одному баку, заповненому маслом. Завдяки надкомпактній площі він підходить для обмежених місць, таких як вуличне освітлення, зелені смуги та тимчасові будівельні джерела живлення. Обмежений конструкцією зі спільним резервуаром, він може використовувати лише масляні трансформатори та не рекомендований для місць із суворими стандартами протипожежного захисту.

3. Підстанція Intelligent Box
Розроблений на базі коробчатих підстанцій європейського або американського типу, він оснащений модулями, що включають блоки DTU/FTU, датчики температури та вологості, прилади обліку та індикатори несправностей. Він реалізує чотири функції дистанційного керування (дистанційне вимірювання, дистанційна сигналізація, дистанційне керування та дистанційне регулювання), а також дистанційне керування та обслуговування без нагляду. Це скоріше функціонально модернізований варіант, ніж самостійна структурна категорія.

II. Основні переваги та сценарії застосування

П'ять основних переваг

● Земельна окупаціястановить лише від 1/3 до 1/5 від традиційних підстанцій;
● Заводська збіркагарантує постійну якість збірки;
● Гнучка конфігураціяі невід'ємна можливість переміщення;
● Повні захисні функціївключаючи блокування з п'ятьма блокуваннями, вентиляцію з контрольованою температурою та системи осушення проти конденсації;
● Шафиможуть бути виготовлені зі сталевої пластини, нержавіючої сталі або алюмінієвого сплаву, адаптуючись до суворих умов, таких як прибережний високий соляний туман, велика висота та холодні холодні зони.

Типові сценарії застосування

Міський і сільський розподіл електроенергії, муніципальне освітлення доріг, промислові та комерційні парки, нове підключення до енергомережі, тимчасове електропостачання, оновлення сільської електромережі та транспортної інфраструктури.

III. Ключові моменти для вибору, експлуатації та обслуговування

П'ять важливих факторів для вибору типу

1. Сірникова ємністьз розрахунковим навантаженням і резервом 15%--25% запасу для майбутнього розширення потужності;
2. Перевірте умови середовищавключаючи температуру навколишнього середовища, висоту над рівнем моря, клас забруднення та вимоги до сейсмічної стійкості;
3. Виберіть трансформериза конструктивним типом: сухі трансформатори необов'язкові для установок європейського зразка для відповідності нормам пожежної безпеки; Для енергозберігаючих проектів пріоритетом є енергоефективні трансформатори S13 або вище;
4. Спланувати режими вхідної/вихідної проводки, вихідні схеми, подвійне джерело живлення, компенсація реактивної потужності та конфігурації вимірювання;
5. Визначити ступінь інтелектуальної конфігураціїна основі режимів експлуатації та обслуговування та бюджету проекту.

П'ять найважливіших пріоритетів для експлуатації та обслуговування

1. Візуальний екологічний огляд:перевірте корозію шафи, осідання фундаменту, накопичення води та заблоковані зливні отвори;
2. Оглянути контроль температури, вентиляціюі антиконденсатні системи;
3. Закріпіть усі електричні з’єднання;регулярно проводити випробування ізоляції, випробування витримуваної напруги промислової частоти та випробування опору заземлення (опір заземлення ≤ 4 Ω);
4. Обслуговування корпусу трансформатора:для масляних трансформаторів перевіряйте рівень масла та витік, а також проводите регулярний аналіз проб масла; для сухих трансформаторів видалити накопичений пил і оглянути тріщини лиття;
5. Перевірте дані з інтелектуальних терміналів,перевірити функції сигналізації та відкалібрувати значення параметрів захисту.

Висновок

Для вибору обладнання наголос повинен бути зроблений на узгодженні навантаження, екологічній перевірці, виборі структурного типу, плануванні розширення та інтелектуальній конфігурації. Стандартизована система експлуатації та технічного обслуговування, що охоплює зовнішній вигляд шафи, системи контролю температури, електричні з’єднання, корпуси трансформаторів та інтелектуальні термінали, повинна бути встановлена ​​для забезпечення тривалої безпечної та стабільної роботи обладнання.
