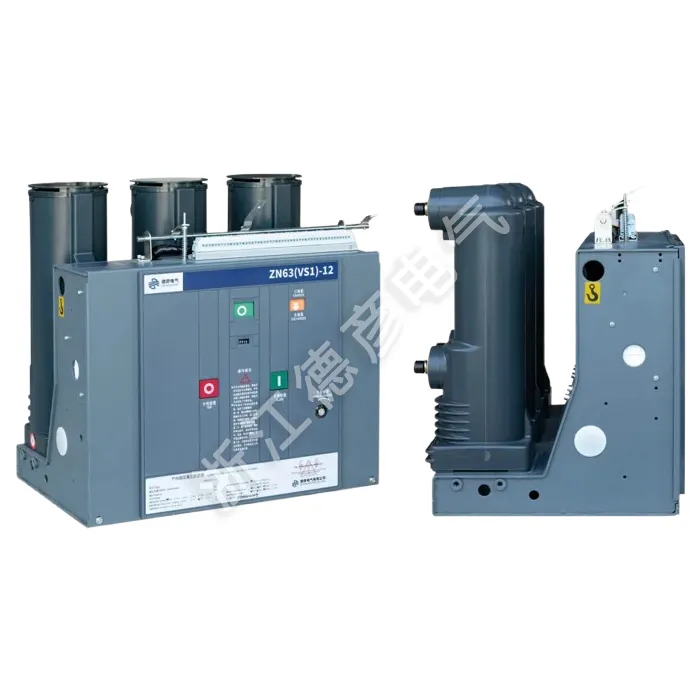

Внутрішній вакуумний вимикач з ручним візком

Deyan Electric є професійним постачальником з багатим досвідом виробництва промислових електроприладів, що спеціалізується на дослідженнях і розробках, виробництві, продажу та обслуговуванні промислових електроприладів. Його основна продукція включає енергетичне обладнання, таке як розподільні пристрої з елегазовою ізоляцією, кільцеві головні блоки, компактні підстанції та розподільні пристрої високої/низької напруги.
Внутрішній вакуумний вимикач з ручним візком (висувний) для легкого обслуговування та тестування. Він забезпечує надійний захист ланцюга завдяки технології вакуумного розриву, компактній структурі та гнучкій роботі, що робить його ідеальним для систем розподілу електроенергії та промислових застосувань.

Надіслати запит

Опис продукту

Внутрішній вакуумний вимикач з ручним візком є трифазним внутрішнім розподільним пристроєм змінного струму 50 Гц з номінальною напругою 12 кВ. Він підходить для додатків керування та захисту на промислових підприємствах, електростанціях, підстанціях та електричних об’єктах, а також ідеально підходить для місць, де потрібна часта робота. Має інтегрований робочий механізм і корпус вимикача. Вакуумний вимикач для внутрішнього використання з ручним візком може бути сконструйований як стаціонарний монтажний блок або оснащений спеціальним вставним механізмом для формування висувного блоку. Вакуумний автоматичний вимикач для внутрішнього використання з основною секцією ланцюга ручного автомобіля може включати повністю герметизовані твердоізольовані полюси для досягнення компактних розмірів, високої надійності та роботи без обслуговування. Він сумісний з висувними розподільними шафами, такими як KYN28-12(GZS), тоді як стаціонарну версію можна інтегрувати в стаціонарні розподільні шафи XGN.

Параметр продукту (специфікація)

Серійний номер	Ім'я		одиниця	Дані
1	Номінальна напруга		кВ	12
2	Максимальна робоча напруга		КВ	12
3	Номінальний струм		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номінальний струм відключення короткого замикання (номінальний струм термостабільності - RMS)		КА	20/25	31.5		40
5	Номінальний струм замикання при короткому замиканні (піковий)		КА	50/63	80		100
6	Номінальний піковий струм стійкості (номінальний струм динамічної стабільності - пік)		КА	50/63	80		100
7	Номінальний струм короткого замикання 4S		КА	20/25	31.5		20/25
8	Номінальний рівень ізоляції	Стійкість до робочої напруги (до та після номінального відключення)/1 хв.	КВ	Земля 42 (Перерва 48)
		Витримувана напруга (до та після номінального розриву) / Пікова номінальна напруга грозового імпульсу		Земля 75 (Перерва 85)
9	Номінальний час термічної стабільності		S	4
10	Номінальна робоча послідовність			Роздільний -0,3S - Комбінований -180S - Комбінований
11	Механічне життя		друге	20000
12	Номінальний струм вимикання короткого замикання Кількість розривів		друге	50
13	Робочий механізм Номінальна напруга закриття (DC)		v	AC、DC 110 220
14	Робочий механізм Номінальна напруга відкриття (DC)		v	AC、DC 110 220
15	Контактний зазор		мм	11±1
16	Перехід (довжина стиснення контактної пружини)		мм	3,5±0,5
17	Трифазний час відскоку закриття та відкриття		РС	≤2
18	Час відскоку контакту під час замикання		РС	≤2
19	Середня швидкість поїздки		РС	0,9~1,2
	Середня швидкість закриття		РС	0,5-~0,8
20	Час відкриття	При максимальній робочій напрузі	S	≤0,05
21		При мінімальній робочій напрузі		≤0,08
22	Час закриття		S	0.1
23	Опір кожної фази головного кола		мкОм	630 ≤50		1250 ≤ 45
24	Допустима сукупна товщина зносу для рухомих і нерухомих контактів		мм	3

Особливості продукту та застосування

Дизайн ручного візка (висужний).

Розширене вакуумне переривання

Підвищена безпека з блокуванням

Пружинний механізм приводу

Універсальне застосування

Діапазон застосування

◇ Компактні вторинні підстанції

◇ Малі промислові та гірничодобувні підприємства

◇ Вітрові електростанції

◇ Готелі, торгові центри, офісні будівлі, комерційні центри тощо.

◇ C- Блок перемикання навантаження

◇ Блок підключення кабелю D-Direct

◇ Блок підключення кабелю De-Direct із вимикачем заземлення

◇ F- Комбінований блок перемикача навантаження та запобіжника

◇ V- Вакуумний вимикач

Indoor Vacuum Circuit Breaker With Handcart
