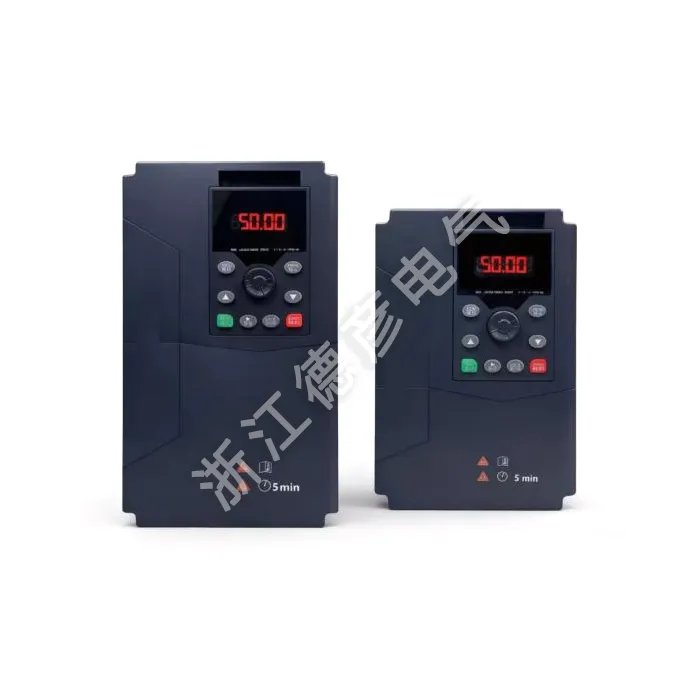

Інвертор для волочильної машини

Deyan Electric є професійним постачальником промислової електроенергії, що надає надійні рішення та хорошу цінову перевагу, охоплюючи ринки Європи та Америки. Його інвертор LNC860L для волочильної машини має вдосконалений контроль натягу та стабільну якість. Підходить для оптових закупівель, він підходить для виробництва проводів і кабелів, забезпечуючи стабільну роботу.

Надіслати запит

Опис продукту

Серія перетворювачів частоти LNC860L, призначена для машин для волочіння дроту, не тільки володіє всіма високопродуктивними характеристиками перетворювачів частоти 8605-вектора, але також може досягати контролю натягу за замкнутим і розімкненим контуром, відповідаючи різноманітним вимогам до намотування та розмотування. Він має вбудовану математичну модель для контролю обмотки натягу та опор автоматичний розрахунок діаметра рулону. Його можна широко використовувати в таких галузях, як дроти та кабелі, обробка металевої фольги, намотування, волочіння металевого дроту та пластикового дроту. Цей інвертор для волочильної машини є стандартним — оснащений функцією зв’язку 485, а гальмівний блок є стандартним — обладнаний для потужності 22 кВт і нижче. Діапазон потужностей: 0,75 кВт-400 кВт-380 В.

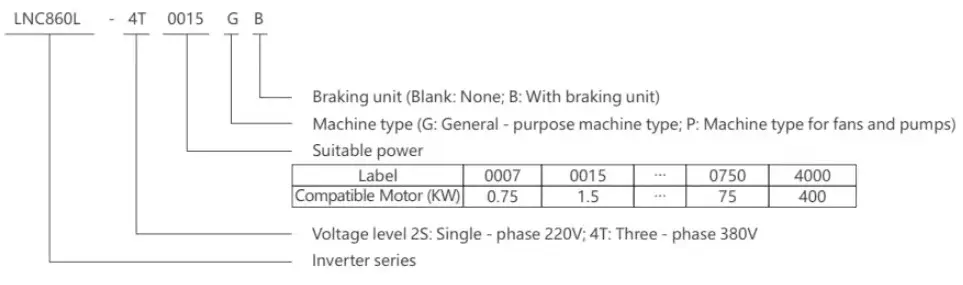

Значення моделі

LNC860L Inverter for Wire-Drawing Machine

Особливості продукту

▲Високопродуктивне векторне керування, великий низькочастотний крутний момент і стабільний вихід

▲Підтримує різні кодери: інкрементальний ABZ, інкрементальний U та резольвер

▲ Широка вхідна напруга, автоматичне регулювання вихідної напруги (AR), відсутність відключення під час миттєвої втрати живлення, з більшою адаптивністю

▲Підтримує контроль натягу замкнутого контуру та контроль натягу відкритого контуру

▲Вбудована математична модель для контролю натягу намотування, підтримує автоматичний розрахунок діаметра рулону

▲ Плавний старт, стабільна робота та постійна напруга

▲Автоматичний дріт - виявлення обриву, автоматична компенсація інерції

▲ Комбінація системи намотування та розмотування, може спільно використовувати шину постійного струму, заощаджуючи електроенергію

▲ Вбудований удосконалений алгоритм PID із швидкою реакцією, високою адаптивністю та легким налагодженням

▲16 - ступеневе керування швидкістю, простий ПЛК реалізує багатофункціональне логічне керування, таке як налаштування часу, постійної швидкості та напрямку

▲Вбудований інтерфейс зв'язку RS485 підтримує протокол Modbus

▲ Кілька функцій захисту: перенапруга, перевантаження по струму, перевантаження, перегрівання тощо

Інструкція з таблички

МОДЕЛЬ:	LNC860L-4T0037GB/4T0055PB
ПОТУЖНІСТЬ:	3,7 кВт 9А/5,5 кВт 13А
ВХІД:	3PH AC380V 50Гц/60Гц
ВИХІД:	3PH ACOV-380V OHZ-400HZ
S.N:	Штрих-код

Список типів машин

Модель перетворювача частоти	Потужність (кВА)	Вхідний струм (A)	Вихідний струм (A)	Застосовний двигун (кВт)
Однофазне живлення: 220В±15%,50/60Гц
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Трифазне живлення: 380В±15%,50/60Гц
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Технічні характеристики

Пункт		Специфікація
Контрольні характеристики	Вихідна частота	0-500 Гц
	Несуча частота	0,8 кГц ~ 12 кГц Несучу частоту можна автоматично регулювати відповідно до характеристик навантаження
	Роздільна здатність вихідної частоти	0,01 Гц
	Режим контролю	Векторне керування з розімкнутим контуром (SVC) V/F керування Векторне керування з замкнутим контуром (FVC)
	Моментні характеристики	Завдяки компенсації крутного моменту та компенсації ковзання початковий крутний момент може досягати 150% при 0,5 Гц
	Точність контролю крутного моменту	±5% (FVC)
	Критерій дії щодо запобігання зриву	Встановлюється як відсоток від номінального струму в діапазоні від 20% до 250%
	Діапазон регулювання швидкості	1:100 (SVC) 1:1000 (FVC)
	Точність стабілізації швидкості	±0,5% (SVC) ±0,02% (FVC)
	Перевантажувальна здатність	150% від номінального вихідного струму протягом однієї хвилини
	Крива V/F	Чотири режими: лінійний; багатоточковий; повне поділ V/f; неповне поділ V/f
	Крива прискорення та уповільнення	Лінійні або S-криві режими прискорення та уповільнення; чотири рази прискорення та уповільнення; діапазон часу прискорення та уповільнення 0,1~6500,0 с
	Гальмування постійним струмом	Частота гальмування постійним струмом: 0,00 Гц ~ максимальна частота. Час гальмування: 0,0 с ~ 60,0 с, значення струму дії гальмування: 0,0 % ~ 100,0 %
	Керування бігом	Частотний діапазон: 0,00 Гц ~ максимальна частота, час прискорення й уповільнення 0,1 с ~ 6500,0 с
	Простий ПЛК, багатоступенева робота	За допомогою вбудованого ПЛК або терміналів керування можна досягти швидкості до 16 кроків
	Вбудований PID	Він може легко реалізувати замкнуту систему керування процесом
	Автоматичне регулювання напруги (AVR)	Коли напруга мережі змінюється, він може автоматично підтримувати постійну вихідну напругу
	Функція швидкого обмеження струму	Максимально мінімізуйте несправності через перевантаження по струму та захистіть нормальну роботу перетворювача частоти
Експлуатаційні характеристики	Оперативний командний канал	Три канали: за допомогою панелі керування, за допомогою терміналів керування, за допомогою порту послідовного зв’язку. Його можна перемикати різними способами
	Джерело частоти	Десять джерел частоти: за допомогою регулятора на панелі, за допомогою панелі керування, за допомогою аналогової напруги, за допомогою аналогового струму, за допомогою зв’язку RS485, які можна перемикати різними способами
	Джерело допоміжної частоти	Десять джерел допоміжної частоти. Він може гнучко досягати точного налаштування допоміжної частоти та синтезу частоти
	Вхідні клеми	Шість цифрових вхідних терміналів, один з яких можна використовувати як високошвидкісний імпульсний вхід. Два аналогових вхідних каналу, Al1: вхідний діапазон 0~+10 В, Al2: вхідний діапазон 0~+10 В/0-20 мА
	Вихідні клеми	Один високошвидкісний імпульсний вихідний термінал, що виводить прямокутні сигнали від OkHz ~ 50 кГц, який може реалізувати вихід фізичних величин, таких як задана частота та вихідна частота Один цифровий вихідний термінал Один релейний вихідний термінал Два аналогових вихідних терміналу: OV ~ 10 В/0-20 мА, які можуть вказувати на вихід вихідну частоту/струм/напругу/команду частоти/швидкість обертання/коефіцієнт потужності.
	Функція захисту	Виявлення короткого замикання двигуна під час увімкнення живлення, захист від втрати фази на вході та виході, захист від перевантаження по струму, захист від перенапруги, захист від зниженої напруги, захист від перегріву, захист від перевантаження тощо
Залізнення	Місце застосування	У приміщенні, без прямого впливу сонячного світла, без пилу, корозійних газів, легкозаймистих газів, масляного туману, водяної пари, крапельної води або солі тощо
	Висота	Менше 1000 м
	Вологість навколишнього середовища	-10 ℃ ~ +40 ℃ (коли температура навколишнього середовища становить від 40 ℃ до 50 ℃, потрібне зниження номінальних параметрів)
	Вологість	Відносна вологість менше 95%, без конденсації крапель води
	вібрація	Менше 5,9 м/с² (0,6 г)
	Температура зберігання	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
