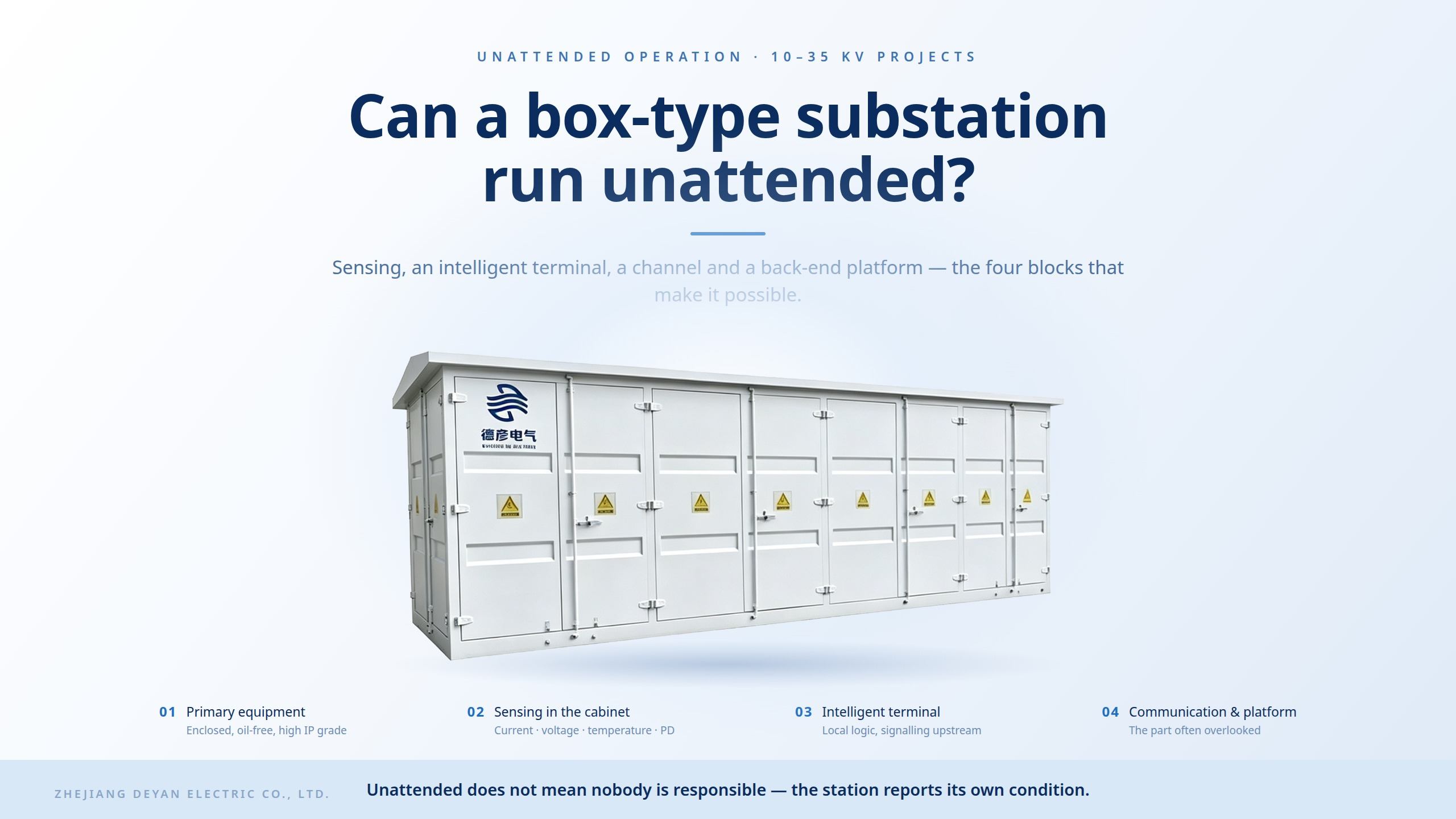

Чи може коробкова підстанція працювати без нагляду?

Очікується, що розподільні приміщення та компактні підстанції працюватимуть без постійного оператора на місці. Питання вже не в тому, чи здатне обладнання це зробити, а в тому, що потрібно станції навколо неї — датчики, інтелектуальний термінал, канал зв’язку та серверна платформа — усе це було сплановано від самого початку. Станція, «розумна» лише на папері, все одно потребуватиме щоденних відвідувань.

I. Що насправді означає робота без нагляду

Без нагляду не означає, що ніхто не несе відповідальності. Це означає, що станція повідомляє про свій власний стан: дистанційне завантаження робочих даних у режимі реального часу, автоматичне попередження про несправність і позиціонування, дистанційне керування закриттям і відкриванням і раннє попередження про ненормальні умови, такі як перегрів з’єднання, дефекти внутрішньої ізоляції або низький тиск газу в моделях з елегазовою ізоляцією. Потім обслуговуючий персонал проводить заплановані перевірки та технічне обслуговування, а не сидить на місці — саме тому ця модель стала основною вимогою для реконструкції міської електромережі, розподілу парків, фотоелектричних станцій і станцій накопичення енергії, а також проектів залізничного транспорту.

II. Чотири будівельні блоки

1. Основне обладнання, яке виживає без щоденного догляду

Повністю закрита безмасляна робота всієї станції та високий ступінь захисту запобігають потраплянню дощу, пилу, вологи та прибережного соляного туману. Підстанції коробчастого типу, побудовані з алюмінієво-цинковими сталевими шафами та технологіями виробництва контейнерів, також забезпечують повну герметичність і мобільність, тому станцію можна перемістити, якщо план проекту зміниться.

2. Зондування всередині шафи

Датчики струму та напруги, блоки вимірювання температури та блоки моніторингу часткових розрядів вбудовані в основне обладнання; газоізоляційні моделі додатково контролюють тиск в газовій камері.

3. Інтелектуальний термінал як локальний процесор

Зовнішній інтелектуальний розподільний термінал збирає сигнали, виконує локальну логіку та спілкується з внутрішньою системою.

4. Комунікація та серверна платформа

Завантаження даних, сигналізація та дистанційне керування комутацією вимагають каналу зв’язку та платформи моніторингу на стороні клієнта. Це частина, про яку найчастіше не звертають уваги, коли обладнання закуповується окремо від системи автоматизації.

III. Що змінює інтеграція початкової та вторинної школи

Традиційні шафи виконують лише основні комутаційні функції і не адаптуються до систем живлення нового типу. Первинно-вторинна інтеграція вбудовує датчики та блоки моніторингу всередину шафи та поєднує їх із зовнішнім інтелектуальним розподільним терміналом, тому повна система може реалізувати віддалене завантаження даних у режимі реального часу, автоматичне визначення несправності, звітування та ізоляцію сегментів, дистанційне керування закриттям і відкриванням, а також раннє попередження про перегрів з’єднання та дефекти внутрішньої ізоляції. Це практичний носій для автоматизації розподілу, який широко поєднується з новими енергетичними підстанціями та розумними міськими мережами розподілу електроенергії.

Примітка:інтелектуальні розподільні термінали та компоненти моніторингу придбані допоміжні частини. Deyan Electric відповідає за конструкцію шафи, збірку основного обладнання, інтеграцію електропроводки та загальне введення в експлуатацію перед доставкою.

IV. Що потрібно підтвердити перед вказівкою

Спершу визначте перелік функцій — які сигнали потрібно відстежувати, а якими операціями — дистанційно керувати — замість того, щоб просто замовляти «розумну шафу». Підтвердьте умови зв’язку сайту та серверну платформу клієнта. Перевірте умови навколишнього середовища, включаючи встановлення в приміщенні або на вулиці, вологість, пил, соляний туман, необхідний ступінь захисту та будь-які вимоги щодо безмасляної роботи чи екологічної газової ізоляції. Перевірте електричні параметри: номінальну напругу в діапазоні 10–35 кВ, номінальний струм, струм відключення при короткому замиканні, потужність трансформатора та координацію налаштувань захисту між верхнім і нижнім вимикачами. Нарешті, отримайте дійсні звіти про типові випробування та кваліфікаційні документи, зберігайте схему в межах моделей корпусів, що стабільно масово виробляються, і проведіть чітку межу між шафами, що постачаються, та інтелектуальними компонентами, придбаними окремо.
