Кільцевий головний блок або коробкова підстанція: що потрібно вашому проекту?

У проектах розподілу 10-35 кВ кільцевий головний блок (RMU) і коробкова підстанція часто згадуються в одному огляді проекту. Оскільки обидва компактні та виготовлені на заводі, їх іноді розглядають як конкуруючі варіанти. Вони не є. Рішення зводиться до одного питання щодо вузла, який ви плануєте: чи потрібно цій точці знижувати напругу та розподіляти електроенергію низької напруги, чи їй потрібно лише комутувати, розділяти та з’єднувати лінії?Чжецзяньg Deyan Electric Co., Ltd. (DEYAN ELECTRIC), яка виробляє обидві лінії продуктів, встановлює практичну межу нижче.

I. Дві різні роботи

Кільцевий головний блок — це розподільний пристрій у металевому корпусі, що використовується в кільцевих мережах середньої напруги 10-24 кВ. Його внутрішніми компонентами є вимикачі навантаження, заземлювачі та запобіжники. Він виконує перемикання, секціонування лінії, ізоляцію несправності та передачу навантаження, так що несправність на одній ділянці кабелю може бути відключена без переривання живлення решти кільця. Він не змінює напругу.

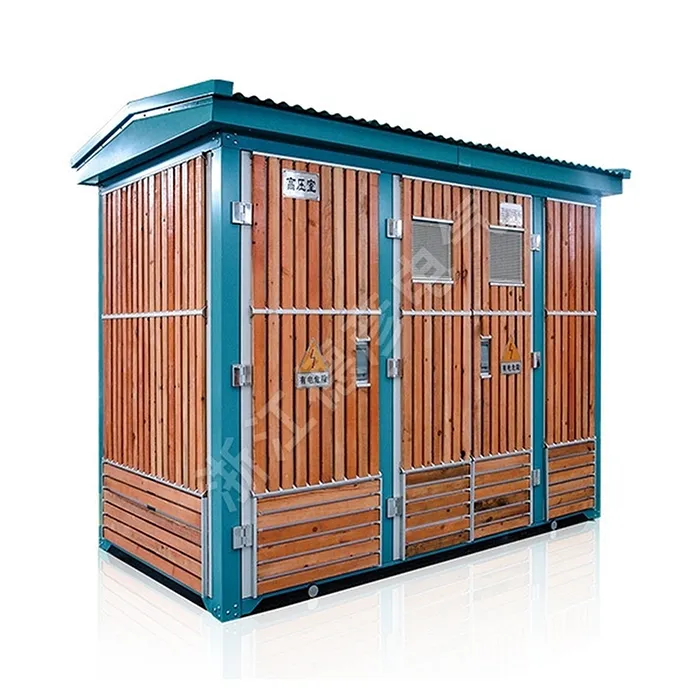

Підстанція коробчастого типу об’єднує високовольтний приймач електроенергії, розподільний трансформатор і розподіл електроенергії низької напруги — разом із вимірювальними приладами та корпусом — в одній повністю закритій рухомій сталевій конструкції. Він збирається на заводі, поставляється як цілий блок, а на його виході є низьковольтна потужність для кінцевих споживачів.

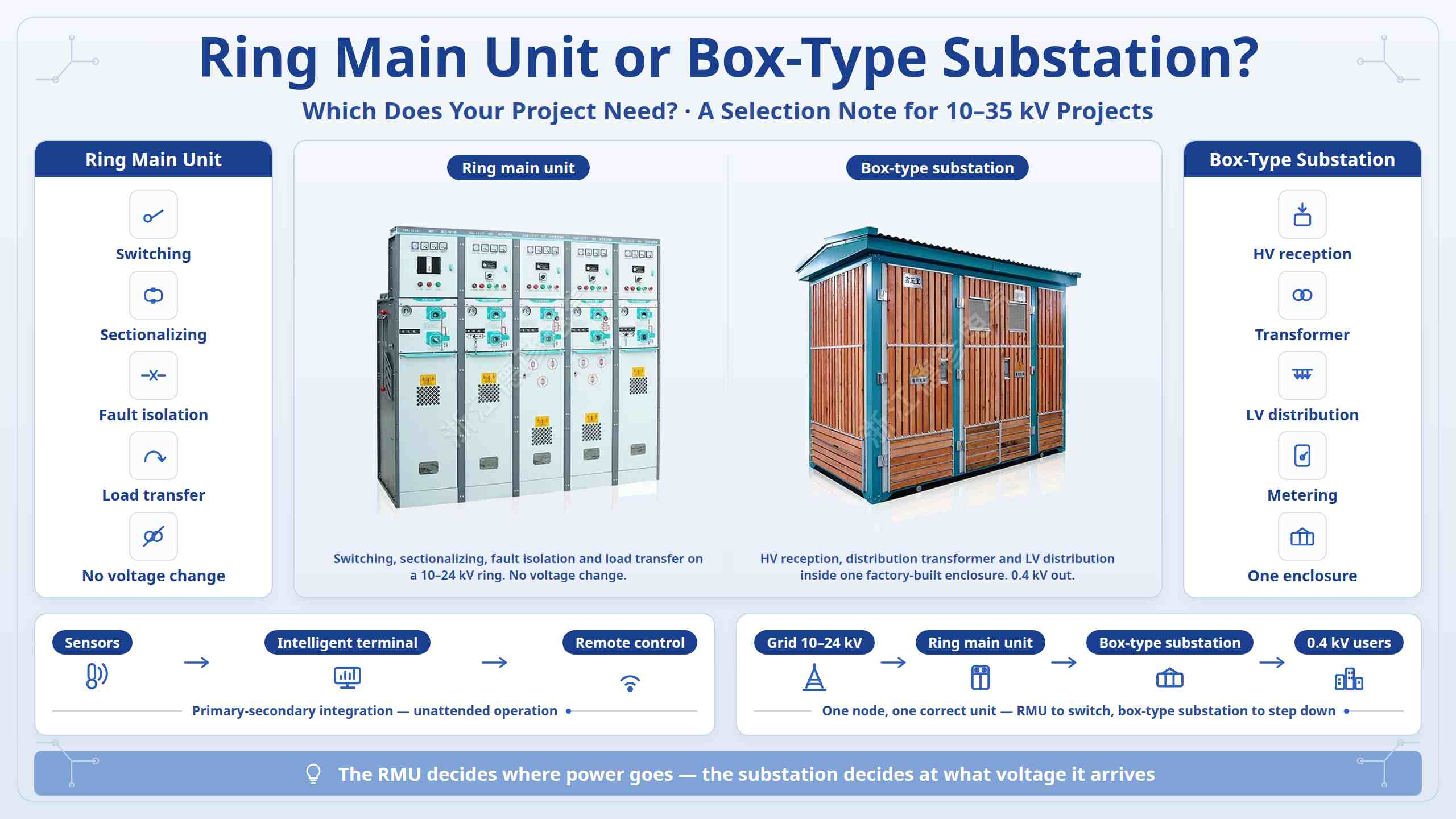

Одним рядком: RMU вирішує, куди йде влада; підстанція коробкового типу вирішує, з якою напругою вона надходить і як вона розподіляється.

II. Підбір моделі до вашого сценарію

Відновлення міського кабелю з подвійним кільцевим джерелом живлення та без місцевих понижуючих викликів для RMU. Точки навантаження, які потребують вихідної напруги 0,4 кВ — житлові квартали, майстерні, комерційні зони, зарядні станції — вимагають коробкової підстанції. На відкритому повітрі, у вузьких, вологих або запилених місцях краще використовувати газоізоляційний RMU, чий герметичний бак протистоїть конденсату, пилу та соляному туману з набагато меншим оглядом. Фотоелектричні, накопичувальні та зарядні проекти використовують обидва варіанти: підстанції з підвищенням потужності та шафи, підключені до мережі, обслуговують перетворення та підключення до мережі, тоді як RMU з газовою ізоляцією обробляють збір і комутацію в межах контрольованої площі.

III. У більшості проектів вони працюють разом

У багатьох коробкових підстанціях високовольтні вхідні та вихідні блоки самі є кільцевими головними блоками з вимикачами навантаження. RMU є комутаційним компонентом; підстанція - це корпус, який додає трансформацію та розподіл низької напруги навколо неї. Таким чином, межа практична, а не конкурентна — якщо вузол лише перемикається та секціонує, укажіть RMU; якщо він також повинен піти у відставку та розподілити, вкажіть коробкову підстанцію; і якщо ця станція також є частиною кільцевої мережі, обидві вказуються разом. Поточний основний напрямок для обох — це інтеграція первинної та вторинної систем: датчики та блоки моніторингу всередині шафи, узгоджені із зовнішнім інтелектуальним розподільним терміналом, що дозволяє завантажувати дані в реальному часі, автоматичне визначення та усунення несправностей, дистанційне керування перемиканням і роботу без нагляду.

IV. Що перевірити перед підтвердженням моделі

Спершу визначте, чи є мережа радіальним кільцем чи подвійним живленням — тільки це визначає, чи потрібен RMU. Потім перевірте номінальну напругу (10/24/35 кВ), номінальний струм і струм відключення короткого замикання з узгодженими налаштуваннями захисту; умови на місці, включаючи простір, вологість, пил, соляний туман і ступінь захисту, з вибухозахищеним обладнанням відповідно до GB 50058, де це необхідно; і вимоги до навантаження, такі як потужність трансформатора, вихідні ланцюги та можливе переміщення. Зважте першу вартість і вартість життєвого циклу: обладнання з повітряною ізоляцією підходить для сухих закритих об’єктів із спеціальним обслуговуючим персоналом, тоді як обладнання з газовою ізоляцією коштує дорожче, але зменшує технічне обслуговування на відкритих майданчиках або у важкодоступних для перевірки місцях.
