Синхронний інвертор з постійним магнітом

Deyan Electric є професійним постачальником промислової електротехніки з інтегрованими дослідженнями та розробками, виробництвом і обслуговуванням, що має хорошу цінову перевагу та широке покриття на ринках Європи та Америки. Його синхронний інвертор з постійним магнітом LNC860E має розширене векторне керування та стабільну якість. Підходить для оптових закупівель, він обслуговує сценарії високого рівня, такі як центри з ЧПК, забезпечуючи точне та надійне регулювання швидкості двигуна.

Надіслати запит

Опис продукту

Синхронні інвертори з постійними магнітами серії LNC860E — це високопродуктивні векторні перетворювачі частоти загального призначення, які в основному використовуються для керування та регулювання швидкості та крутного моменту трифазних синхронних двигунів змінного струму. Він використовує 32-розрядну мікросхему DSP і має вбудовані основні алгоритми керування, такі як векторне керування із замкнутим контуром, векторне керування з відкритим контуром і керування крутним моментом, що дозволяє керувати приводом синхронних двигунів з постійними магнітами з вищою продуктивністю та вищою точністю. Він забезпечує високий крутний момент на низьких швидкостях, має хороші динамічні характеристики, надзвичайно сильну здатність до перевантаження та підтримує різні карти PG. Підвищуючи надійність продукту та адаптованість до навколишнього середовища, він також покращує дизайн для зручності використання клієнтами та галузевої спеціалізації. Завдяки більш оптимізованим функціям, більш гнучким додаткам і більш стабільній продуктивності його можна широко використовувати в сценаріях застосування середнього та високого рівня, таких як машини для лиття під тиском, повітряні компресори, сервосистеми середньої та високої потужності, обробні центри з ЧПК, підйомне обладнання та текстильне обладнання. Цей синхронний інвертор з постійними магнітами стандартно поставляється з функцією зв’язку 485, а потужність 22 кВт і нижче стандартно поставляється з блоком гальмування. Діапазон потужності: 0,75 кВт ~ 400 кВт-380 В.

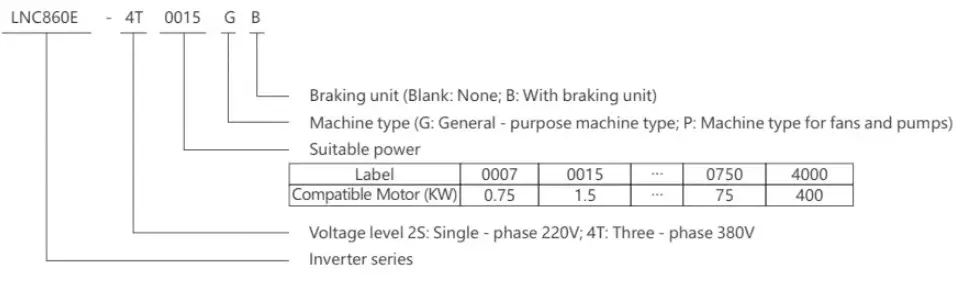

Значення моделі

LNC860E Permanent Magnet Synchronous Inverter

Особливості продукту

▲ Векторне керування з відкритим і замкнутим контуром для синхронних двигунів з постійними магнітами Підтримує різні кодери: інкрементний ABZ, інкрементний UVW і резольвер
▲Широка вхідна напруга, автоматичне регулювання вихідної напруги (AVR), безперервна робота під час миттєвої втрати живлення, з більшою адаптивністю
▲Підтримує різні методи налаштування частоти: цифрове налаштування, аналогове налаштування величини, налаштування PID, налаштування зв’язку RS485
▲Плавний запуск і стабільна робота з функцією відстеження швидкості
▲Можна спільно використовувати шину постійного струму для економії енергії
▲ Низький рівень шуму та сильна здатність протидіяти перешкодам
▲Сильна здатність до перевантаження, 150% номінального крутного моменту може працювати протягом 60 секунд
▲ Вбудований удосконалений алгоритм PID із швидкою реакцією, високою адаптивністю та легким налагодженням
▲16 - крокове керування швидкістю, простий ПЛК для досягнення багатофункціонального логічного керування, такого як синхронізація, постійна швидкість і керування напрямком
▲Кілька функцій захисту: перенапруга, перевантаження по струму, перевантаження, перегрівання тощо
▲Підтримує відображення та роботу РК-панелі китайською та англійською мовами Підтримує зв’язок Profibus – DP та MODBUS
▲Структурно приймає незалежну конструкцію повітроводу, вентилятор можна вільно розібрати, з хорошою ефективністю розсіювання тепла

Інструкція з таблички

МОДЕЛЬ:	LNC860E-4T0040GB/4T0055PB
ПОТУЖНІСТЬ:	4KW9A/5,5K
ВХІД:	3PH AC380V 50Гц/60Гц
ВИХІД:	3PH AC0V-380V 0HZ-400HZ
S.N:	Штрих-код

Технічні характеристики

Пункт		Специфікація
Контрольні характеристики	Вихідна частота	0-500 Гц
	Несуча частота	0,8 кГц ~ 12 кГц. Несучу частоту можна автоматично регулювати відповідно до характеристик навантаження
	Роздільна здатність вихідної частоти	0,01 Гц
	Режим контролю	Векторне керування з розімкнутим контуром (SVC) V/F керування Векторне керування з замкнутим контуром (FVC)
	Моментні характеристики	Завдяки компенсації крутного моменту та компенсації ковзання пусковий момент може досягати 150% при 0,25 Гц (SVC)
	Точність контролю крутного моменту	±5% (FVC)
	Критерій дії щодо запобігання зриву	Встановлюється у відсотках від номінального струму в діапазоні від 20% до 250%
	Діапазон регулювання швидкості	1:100 (SVC) 1:1000 (FVC)
	Точність стабілізації швидкості	±0,5% (SVC) ±0,02% (FVC)
	Перевантажувальна здатність	150% від номінального вихідного струму протягом однієї хвилини
	Крива V/F	Чотири режими: лінійний; багатоточкове повне поділ V/f; неповне поділ V/f
	Крива прискорення та уповільнення	Лінійні або S-криві режими прискорення та уповільнення; чотири рази прискорення та уповільнення; діапазон часу прискорення та уповільнення 0,1～6500,0 с
	Гальмування постійним струмом	Частота гальмування постійним струмом. 0,00 Гц～ максимальна частота. Час гальмування: 0,0 с ~ 36,0 с, значення струму дії гальмування: 0,0 % ~ 100,0 %
	Керування бігом	Діапазон частот ривка: 0,00 Гц～максимальна частота, час прискорення та уповільнення ривка 0,1 с～6500,0 с
	Простий ПЛК, багатоступенева швидкість	Швидкість роботи до 16 кроків може бути досягнута за допомогою вбудованого ПЛК або терміналів керування
	Вбудований PID	Він може легко реалізувати замкнуту систему керування процесом
	Автоматичне регулювання напруги (AVR)	Коли напруга мережі змінюється, він може автоматично підтримувати постійну вихідну напругу
	Функція швидкого обмеження струму	Максимально мінімізуйте несправності через перевантаження по струму та захистіть нормальну роботу перетворювача частоти
Експлуатаційні характеристики	Оперативний командний канал	Три канали: за допомогою панелі керування, за допомогою терміналів керування, за допомогою порту послідовного зв’язку. Його можна перемикати різними способами
	Джерело частоти	Десять джерел частоти: за допомогою ручки на панелі, за допомогою панелі керування, задається аналоговою напругою, задається аналоговим струмом, задається зв’язком RS485, які можна перемикати різними способами
	Джерело допоміжної частоти	Десять джерел допоміжної частоти. Він може гнучко досягати точного налаштування допоміжної частоти та синтезу частоти
	nput термінали	Шість цифрових вхідних терміналів, один з яких можна використовувати як високошвидкісний імпульсний вхід. Два аналогових вхідних каналу, Al1: вхідний діапазон 0~+10 В, Al2: вхідний діапазон 0~+10 В/0-20 мА
	Вихідні клеми	Один високошвидкісний імпульсний вихідний термінал, здатний виводити прямокутний сигнал від OkHz ~ 50 кГц, який може реалізовувати вихід фізичних величин, таких як задана частота та вихідна частота. Його можна вибрати як відкритий тип Один цифровий вихідний термінал Один релейний вихідний термінал Два аналогових вихідних терміналу: OV ~ 10 В/0-20 мА, які можуть вказувати вихід вихідної частоти/струму/напруги/частотної команди/обертання сигнали швидкості/фактора потужності
Робота з дисплеєм і клавіатурою	світлодіодний дисплей	Він оснащений 8 функціональними клавішами, 5-значним 7-сегментним світлодіодом і 5 світлодіодними індикаторами стану, які можуть виконувати обертання вперед, назад, скидання, зупинку, рух, а також налаштування параметрів і відображення
Робота з дисплеєм і клавіатурою	Функція захисту	Виявлення короткого замикання двигуна під час увімкнення живлення, захист від втрати фази на вході та виході, захист від перевантаження по струму, захист від перевантаження, захист від зниженої напруги, захист від перегріву, захист від перевантаження тощо
Навколишнє середовище	Місце застосування	У приміщенні, без прямого впливу сонячного світла, без пилу, корозійних газів, легкозаймистих газів, масляного туману, водяної пари, крапельної води або солі тощо
	Висота	Менше 1000 м
	Вологість навколишнього середовища	-10 ℃ ~ +40 ℃ (коли температура навколишнього середовища становить від 40 ℃ до 50 ℃, потрібне зниження номінальних параметрів)
	Вологість	Відносна вологість менше 95%, без конденсації крапель води
	вібрація	Менше 5,9 м/с² (0,6 г)
	Температура зберігання	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
