Який кільцевий головний блок рівня напруги слід вибрати для проектів EPC з розподілу?

У різних генеральних підрядних проектах з розподілу EPC кільцевий магістральний блок (RMU) виступає в якості основного високовольтного компонента пакетних підстанцій і коробчатих підстанцій. Вибір рівня напруги безпосередньо визначає стабільність, відповідність і вартість проекту всього рішення розподілу електроенергії, а також є ключовою технічною проблемою для інженерів із закупівель EPC на етапі попереднього проектування. Багато генеральних підрядників EPC піднімають питання на ранній стадії запиту: який кільцевий головний блок рівня напруги слід вибрати для розподільчих проектів EPC?

Розташований у Юеціні, Чжецзян,Zhejiang Deyan Electric Co., Ltd.спеціалізується на дослідженні та розробці та виробництві обладнання для розподілу електроенергії середньої напруги. Ми постачаємо кільцеві головні блоки з елегазовою ізоляцією, що відповідають вимогам IEC, і екологічно чисті кільцеві блоки з твердою ізоляцією, коробчасті підстанції європейського типу, збірні підстанції кабінного типу та повний спектр обладнання для розподілу електроенергії. Ми вже давно обслуговуємо глобальних генеральних підрядників EPC і надаємо індивідуальні рішення для вибору RMU для різних проектів дистрибуції.

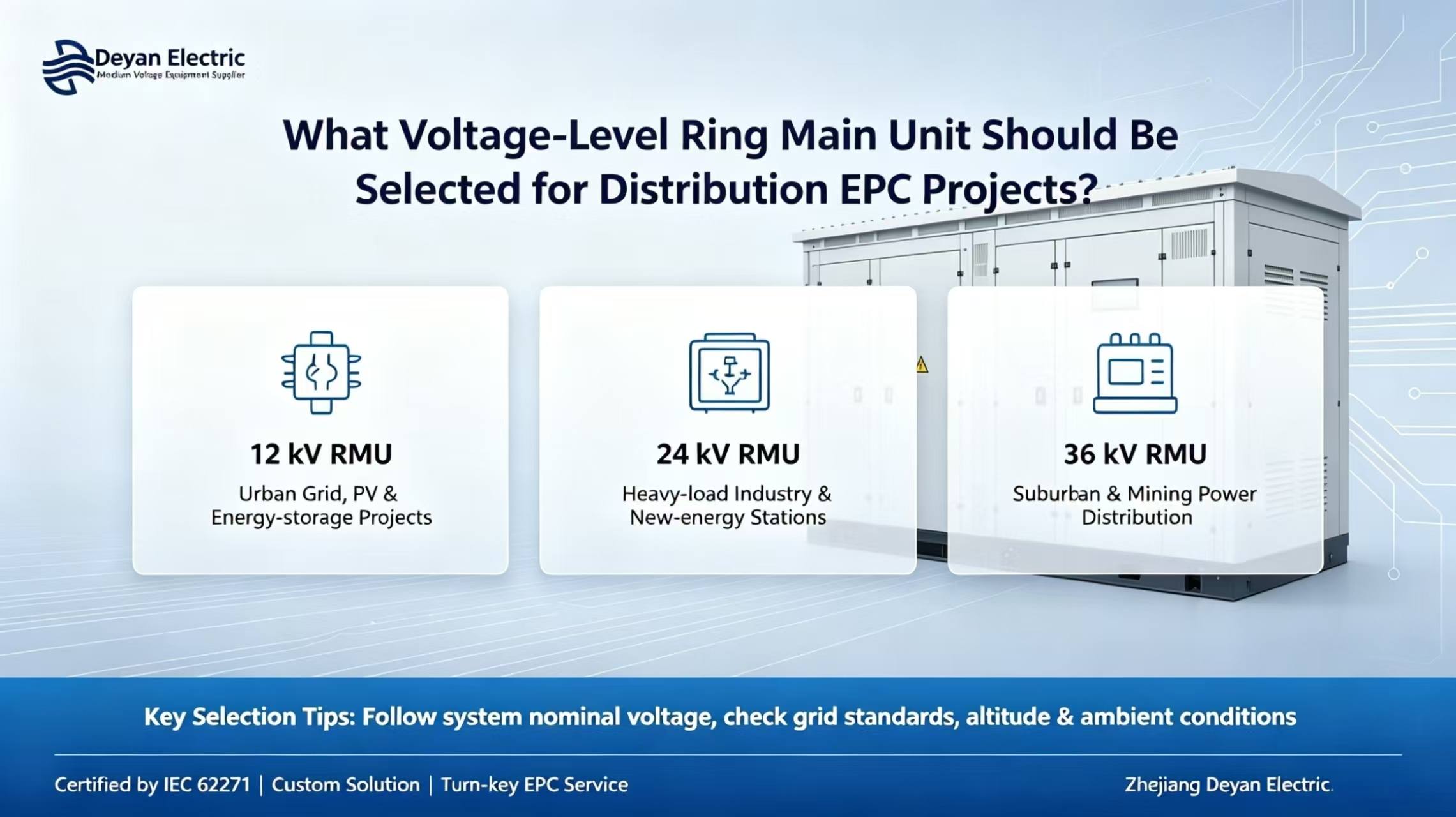

Довідка щодо вибору рівня напруги основного кільця-головного блоку в проектах EPC розподілу

12 кВ (система 10 кВ)

Кільцевий головний блок 12 кВ є основною моделлю, яка широко використовується в глобальних розподільчих проектах EPC. Він широко використовується в реконструкції міських розподільних мереж, розподілу електроенергії в промислових парках, підключенні до електромережі фотоелектричної та накопичувальної енергії та підстанцій малого та середнього розміру. Завдяки високій модульності та контрольованій вартості, цей RMU підходить для більшості звичайних кільцевих архітектур джерел живлення з варіантами витримки струму короткого замикання 20 кА / 25 кА. Це також найбільш часто запитувана специфікація для проектів EPC.

24 кВ

Кільцеві головні блоки 24 кВ в основному використовуються для промислових зон з великими навантаженнями та більшими відстанями передачі електроенергії, а також для станцій збору нової енергії. У порівнянні з рішенням на 12 кВ, це зменшує втрати в лінії та зменшує інвестиції в поперечний переріз кабелю, що робить його придатним для генеральних підрядних проектів EPC великої потужності. Він вимагає вищих класів ізоляції обладнання та посиленого дизайну конструкції шафи, а його загальна вартість вища, ніж у кільцевої магістралі 12 кВ.

36 кВ (система 33 кВ)

Кільцеві головні блоки 36 кВ розгортаються для міжміських розподільних мереж, великомасштабних гірничодобувних районів і міжміських робіт ЕРС електропостачання. Потрапляючи в категорію розподілу середньої та високої напруги, вони зазвичай використовуються разом із пакетними підстанціями великої потужності та висувають підвищені вимоги до ізоляції, захисту від внутрішньої дуги та заводських приймальних випробувань (FAT).

Основний принцип вибору:Номінальна напруга кільцевої магістралі повинна визначатися відповідно до номінальної напруги системи проекту, а не просто на основі потужності трансформатора. Клієнти EPC повинні спочатку підтвердити місцеві стандарти електромережі, параметри короткого замикання системи, проектну висоту, температуру навколишнього середовища та умови вологості перед остаточним визначенням номінальної напруги кільцевої магістралі.

Додаткові міркування щодо вибору обладнання для EPC-проекту

Крім рівня напруги, генеральні підрядники EPC також повинні звертати увагу на стандарти продукту, екологічну адаптованість і можливість доставки повного комплекту при купівлі кільцевих магістралей:

Вимоги до сертифікації:Продукти мають відповідати міжнародним стандартам серії IEC 62271. Повинні бути доступні повні набори звітів про типові випробування та сертифікати CE для підтримки перевірки проектних креслень і заводських приймальних випробувань.

Екологічна адаптованість:Доступна індивідуальна настройка для зовнішнього захисту IP54, систем контролю температури проти конденсації та антикорозійних покриттів для прибережних зон, щоб адаптуватися до складних умов експлуатації, таких як висока температура, висока вологість і велика висота.

Повний комплект допоміжних рішень:Deyan Electric може постачати автономні кільцеві головні блоки, а також готові рішення інтегрованих пакетних підстанцій, що поєднують RMU, трансформатори та низьковольтні шафи. Універсальна доставка скорочує витрати на зв’язок для клієнтів EPC, пов’язані з багатосторонніми закупівлями та координацією введення в експлуатацію.

Інтелектуальне оновлення:Інтелектуальні термінали FTU є необов’язковими для реалізації функцій визначення місця пошкодження та віддаленого моніторингу, що підходить для проектів EPC розумних розподільних мереж і підключення до електромережі нової енергетики.

Висновок

Вибір рівня напруги є основним кроком для визначення специфікації кільцевого блоку. Неправильний вибір може спричинити серйозні ризики, такі як невдача в прийнятті мережі, перевантаження обладнання та затримка проекту. Маючи професійну технічну команду з електротехніки, Zhejiang Deyan Electric Co., Ltd. може надати послуги з вибору напруги кільцевої головної блоку та проектування первинної схеми на основі креслень проекту EPC та специфікацій місцевої мережі. Підтримується налаштування ODM для надання стабільних і надійних рішень для розподілу електроенергії середньої напруги для глобальних проектів розподілу EPC.
