Який кільцевий головний блок вибрати?

Кільцевий головний блок (RMU) є основним розподільним пристроєм \(10\mathrm{кВ}\) кільцевих розподільних мереж, але вибрати правильний блок далеко не просто. Відповідь залежить не стільки від самого продукту, скільки від робочого середовища, схеми живлення та функціональних потреб. У цій статті описано рішення щодо вибору за формою ізоляції, сценарієм застосування та електричними параметрами, щоб ви могли підібрати правильний RMU для свого проекту.

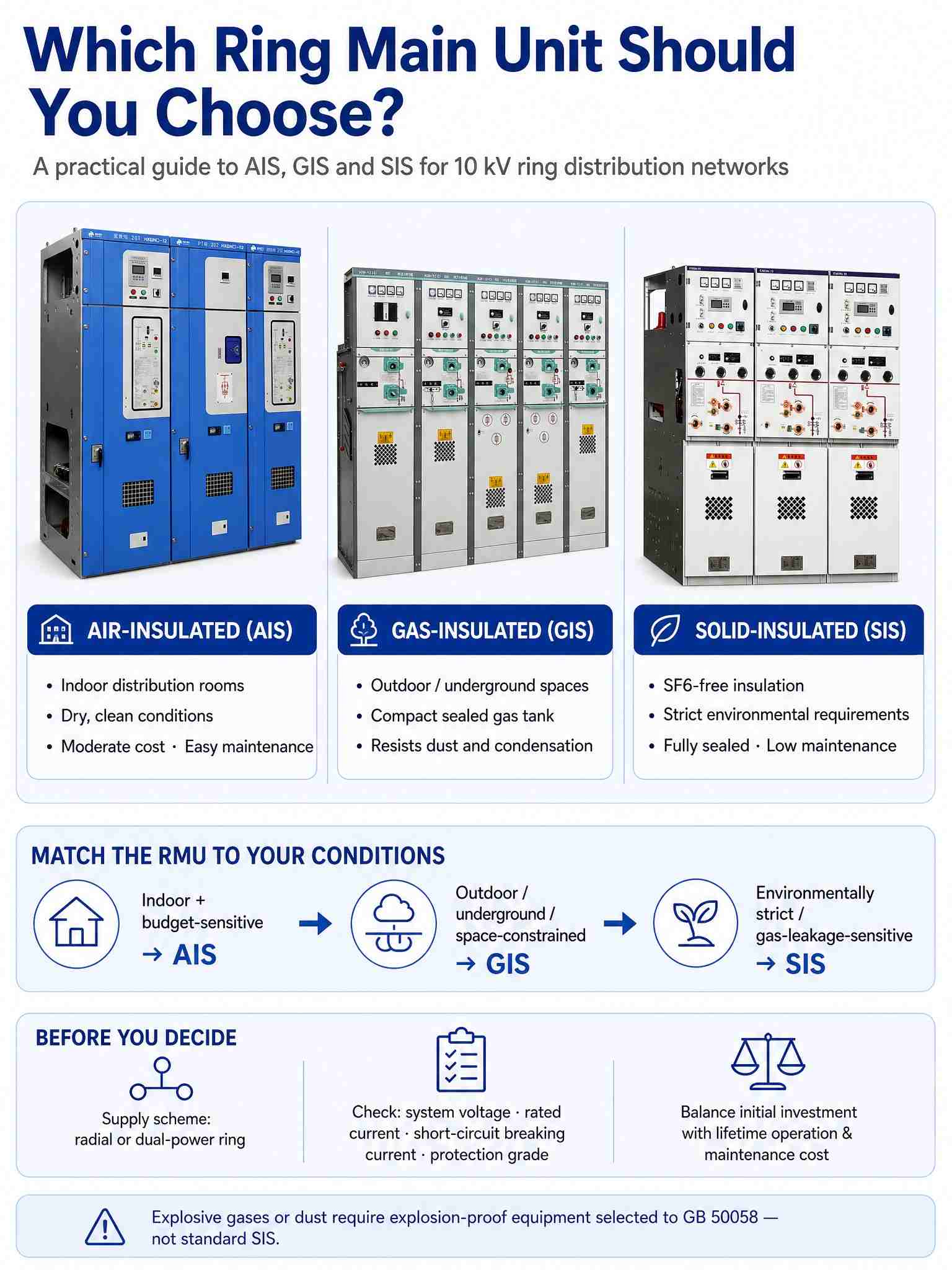

Почніть із форми ізоляції — вона визначає площу, адаптивність до навколишнього середовища та навантаження на обслуговування.

• RMU з повітряною ізоляцією (AIS) підходять для внутрішніх розподільних приміщень із сухими, чистими та доглянутими умовами. Вони пропонують помірну вартість, інтуїтивно зрозумілу структуру та легке обслуговування, але шафи більші та чутливі до вологи та пилу.
• Елезоізоляційні RMU (GIS) підходять для відкритих комутаційних станцій, підземних трубопровідів, вузьких розподільних просторів і фотоелектричних проектів. Їх герметичний бензобак забезпечує компактний розмір, невелику площу та стійкість до пилу та конденсату — за вищу ціну.
• RMU з твердою ізоляцією (SIS) підходять для проектів із суворими екологічними вимогами — без елегазу, без витоку газу чи ризиків парникового ефекту — а також сценаріїв, чутливих до пожежної безпеки та витоку газу. Первинні провідники цілісно інкапсульовані в епоксидну смолу без наповнення газом, що забезпечує повністю герметичну конструкцію, яка не потребує обслуговування, але з більш високими вимогами до обробки.

Примітка: для місць з вибухонебезпечними газами або пилом слід використовувати вибухозахищене електричне обладнання, вибране відповідно до GB 50058 (Правила проектування електроустановок у вибухонебезпечних атмосферах), а не стандартні RMU з твердою ізоляцією.

Потім зіставте сценарій.

Простіше кажучи: закриті та бюджетні проекти \(\rightarrow\) AIS; відкритий, підземний або обмежений простір \(\rightarrow\) ГІС; екологічно суворі або чутливі до витоків газу проекти \(\rightarrow\) SIS (для справді вибухонебезпечних атмосфер потрібне вибухозахищене обладнання згідно GB 50058). Для нових підстанцій типу енергетичних ящиків і розумних розподільних мереж газоізоляційні блоки з первинною і вторинною інтеграцією все частіше стають основним вибором, що забезпечує дистанційний моніторинг, автоматичне попередження про несправності та роботу без нагляду.

Перевірте схему електроживлення та електричні параметри.

Окрім форми ізоляції, перевірте, чи потребує мережа просте радіальне джерело живлення чи подвійне кільцеве джерело живлення, а також перевірте основні параметри – напругу системи, номінальний струм, струм відключення при короткому замиканні та ступінь захисту. Вони повинні відповідати конфігурації мережі та масштабу навантаження; інакше навіть правильний тип ізоляції не може гарантувати безпечну роботу.

Збалансуйте першу вартість з ціною всього життя.

Розумний вибір зважує початкові інвестиції та довгострокові витрати на експлуатацію та обслуговування. Дешевший пристрій, який потребує частого обслуговування або не відповідає навколишньому середовищу, може коштувати набагато дорожче протягом терміну служби. Підбирайте RMU до своїх умов, а не до цінника.
