Посібник з вибору розподільного обладнання

По суті, вибір типурозподільні пристроїце процес прийняття рішень, який йде від «визначення вимог» до «відповідності параметрів». Щоб зробити процес відбору більш зрозумілим, я розбив його на вісім основних параметрів. Ви можете використовувати це як контрольний список, звіряючи кожен пункт зі своєю реальною ситуацією.

Три основні виміри для вибору розподільного обладнання

Розмір вибору

Ключові міркування

Керівництво з вибору

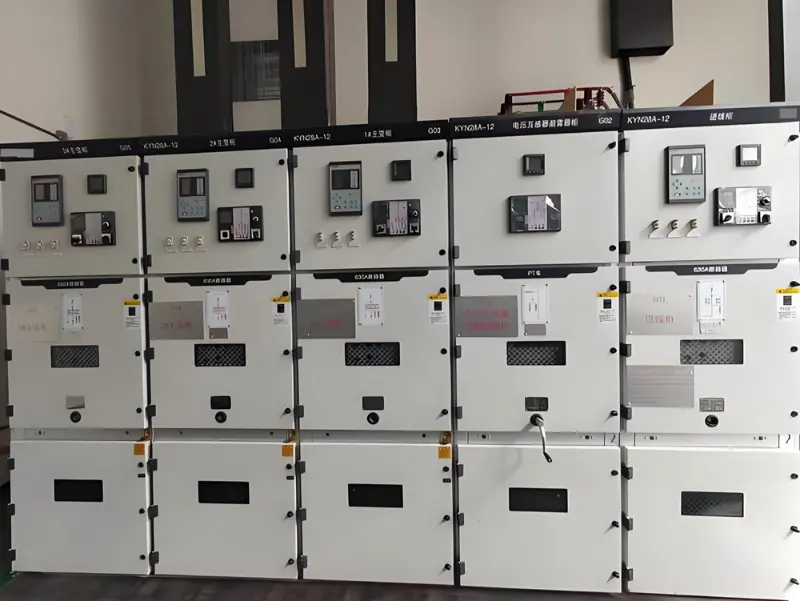

1. Рівень напруги

Визначте, чи це для системи високої напруги (наприклад, 10 кВ, як вхідна лінія/первинка трансформатора) чи для системи низької напруги (наприклад, 380 В/220 В, як вихідна лінія/термінал розподілу).

Це найбільш принциповий поділ, який безпосередньо визначає рівень ізоляції обладнання та внутрішніх компонентів.

2. Середовище встановлення

Оцініть, для внутрішнього чи зовнішнього встановлення він призначений, і чи є спеціальні вимоги, такі як водонепроникність (клас IP), вологостійкість, стійкість до корозії або захист від вибуху.  Для використання поза приміщеннями потрібен високий рівень захисту від проникнення (наприклад, IP54 або вище) і корпуси з нержавіючої сталі; вологе/корозійне середовище вимагає повністю закритого обладнання або спеціального покриття.

3. Функціональне призначення

Чітко визначте основну мету: освітлення, живлення (наприклад, керування двигуном), розподіл електроенергії, корекція коефіцієнта потужності (батарея конденсаторів) або вимірювання. Освітлювальні розподільні коробки мають невеликі навантаження і можуть бути настінними; розподільчі коробки мають велике навантаження, часто стоять на підлозі і часто потребують блоків керування двигуном.

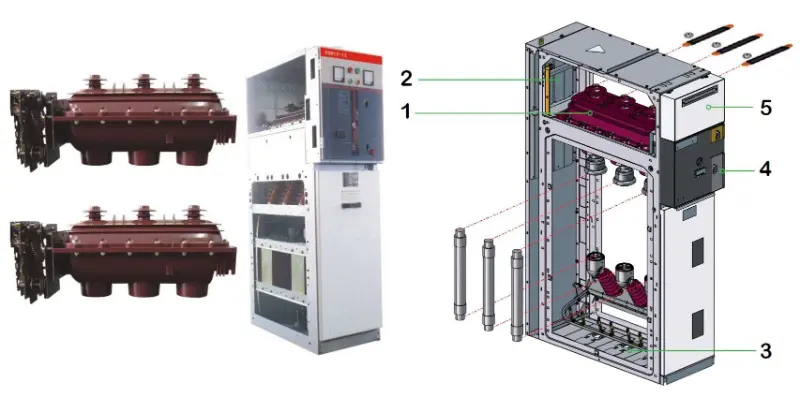

4. Структурна форма

Виберіть фіксований тип (наприклад, GGD, економічний) або висувний тип (наприклад, GCK/GCS/MNS, легке обслуговування, висока надійність). Стаціонарний тип підходить для ситуацій з розосередженим навантаженням, невеликою кількістю ланцюгів і обмеженим бюджетом.

Висувний тип підходить для ситуацій із зосередженим навантаженням, великою кількістю ланцюгів і високими вимогами до надійності електропостачання (наприклад, центри обробки даних, нафтохімічна промисловість).

5. Електричні параметри

Перевірте номінальну напругу, частоту та розрахований струм системи. Що ще важливіше, забезпечити відповідність вимогам динамічної та термічної стабільності в умовах короткого замикання. Відключаюча здатність автоматичного вимикача повинна перевищувати максимальний струм короткого замикання в точці встановлення.  Відповідність параметрів є основою безпечної роботи. Він має ґрунтуватися на суворих розрахунках, а не лише на досвіді чи оцінці.                6. Характер проекту

Чи це новий проект будівництва, проект реконструкції чи проект розширення потужностей?

Для нового будівництва віддавайте перевагу високоякісним, високонадійним новим продуктам. Для оновлення/розширення використовуйте існуючий тип шафи для простішої системної інтеграції.

7. Місце встановлення

Виміряйте довжину, ширину та висоту електричної кімнати, особливо ширину робочих проходів перед і позаду шаф.

Наявність простору безпосередньо обмежує розміри та планування шафи. Наприклад, ширина заднього проходу має відповідати вимогам обслуговування, а ряди шаф довжиною понад 6 м вимагають двох точок виходу.

8. Технічне обслуговування та управління  Враховуйте рівень технічної кваліфікації обслуговуючого персоналу та вимоги до зручності обслуговування.

Висувні шафи забезпечують хорошу взаємозамінність; під час обслуговування несправний блок можна витягнути для швидкого відновлення електроживлення, але вартість вище.

Загальні моделі розподільних пристроїв і застосовні сценарії

Розібравшись з основними розмірами, давайте розглянемо кілька поширених типівнизьковольтні розподільні пристроїна ринку. Це допоможе вам узгодити ваші абстрактні вимоги з конкретними продуктами.

Серія моделі  Тип структури  Основні характеристики

Типові застосовні сценарії

:-----------  :-------------  :--------------------------------------------------------------

GGD  Фіксований Економічний і практичний, проста схема, але вимагає відключення електроенергії для обслуговування.

Промислові та гірничодобувні підприємства, будівельні майданчики з чутливістю до витрат, меншою кількістю ланцюгів і низькими вимогами до безперервності електропостачання.

GCK       Витягування

Складається з блоків центру керування двигуном (MCC). Ізольовані схеми забезпечують безпеку та надійність. Гарне співвідношення ціни та якості.

Енергосистеми, промислові та гірничодобувні підприємства, висотні будівлі, що потребують перетворення, розподілу та керування електродвигуном. В даний час широко використовуваний вид.

GCS       Витягування

Покращена конструкція на основі GCK, гнучка структура, хороша взаємозамінність ящиків. Ранні версії мали відносно нижчий рівень захисту.  Системи розподілу на великих електростанціях, нафтохімічних підприємствах тощо, які потребують високого рівня автоматизації та можливості інтерфейсу з комп’ютерами.

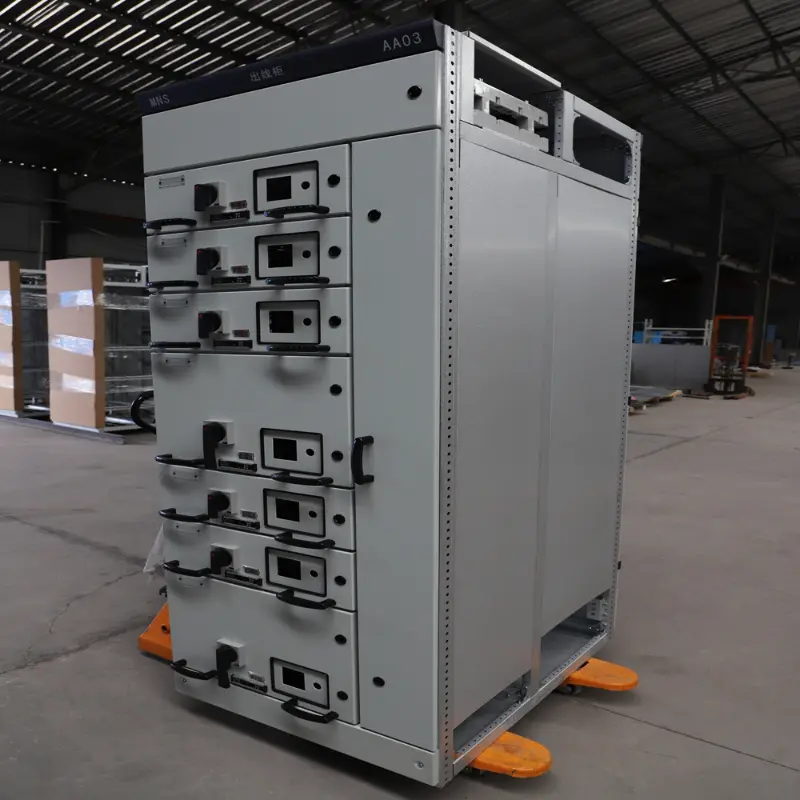

MNS       Розіграш

Компактний дизайн, модульна структура, відмінна якість виготовлення, високий рівень захисту, чудова продуктивність, але відносно вища вартість (приблизно вдвічі дорожча, ніж GCS).  Ситуації з надзвичайно високими вимогами до надійності електропостачання, безпеки та використання простору, такі як великі центри обробки даних, висококласні готелі та точні виробничі майстерні.

> Коротше кажучи, від GGD до MNS це можна розглядати як прогрес у продуктивності та вартості. Для більшості звичайних проектів GCK часто є розумним вибором, який поєднує економічність і надійність.
